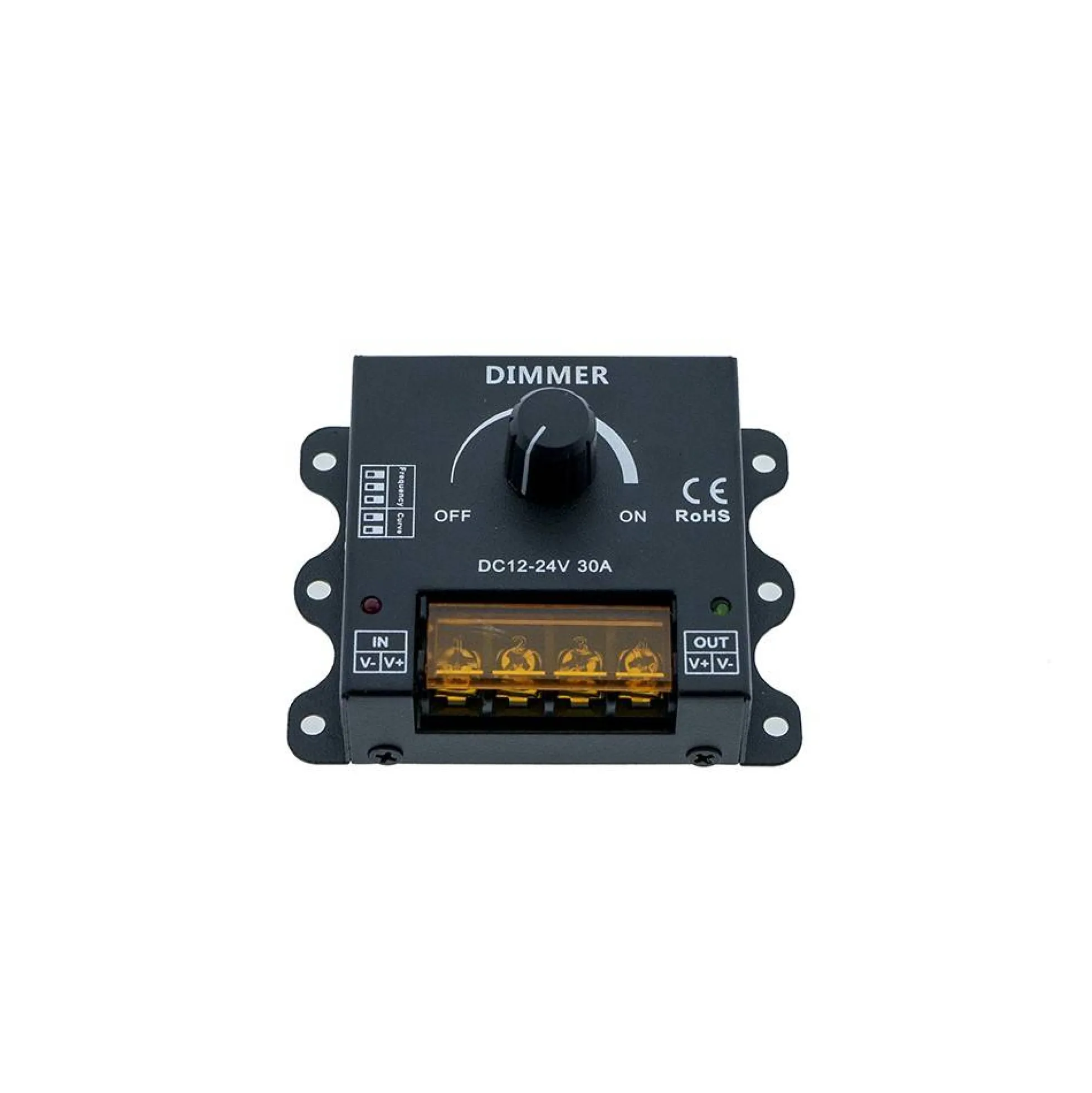

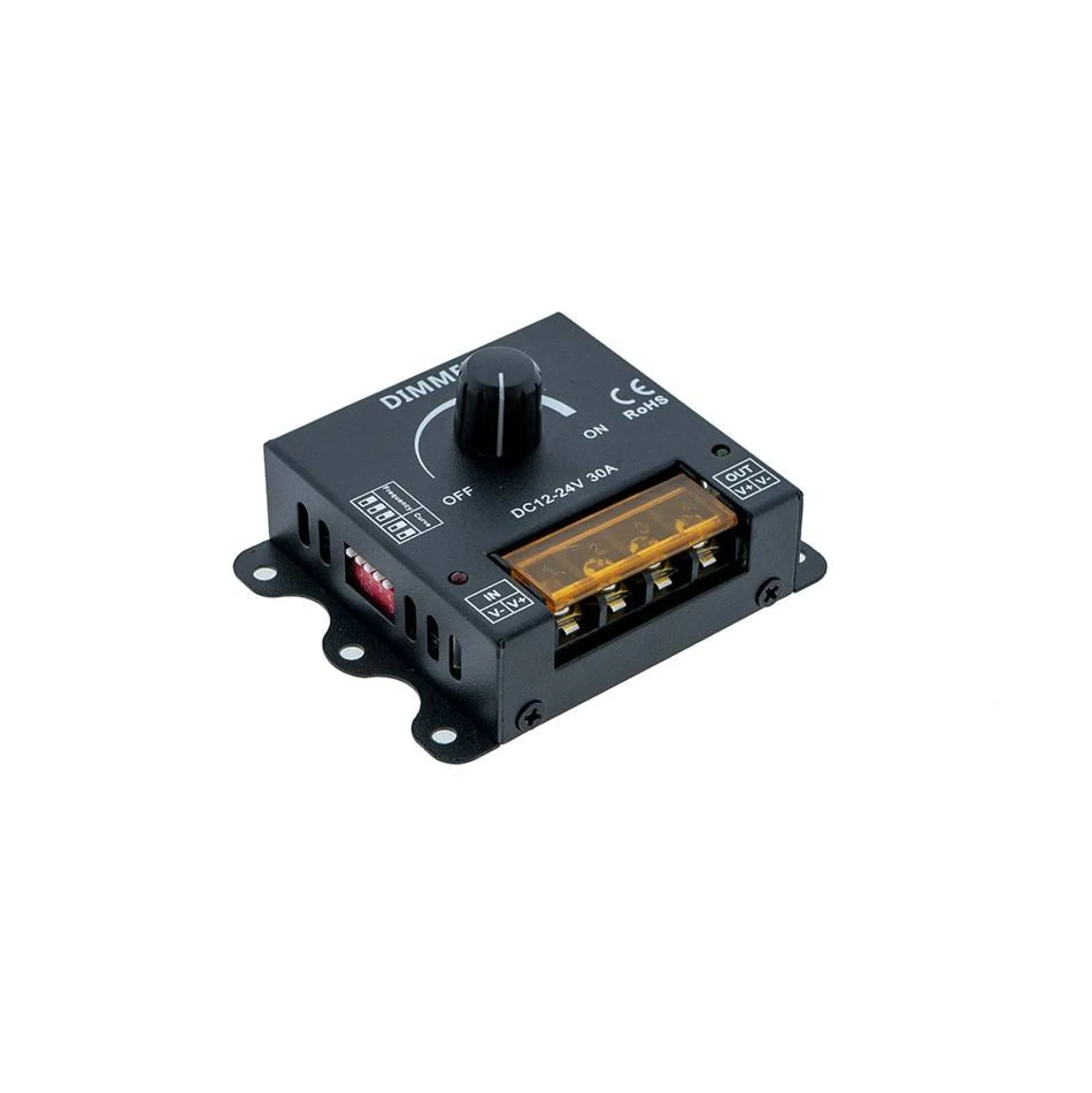

Dimmer manual PWM 12-24V DC – 30A – Frecuencia y curva de regulación ajustables

Regulador dimmer PWM manual, de frecuencia y curva de regulación ajustables

Para tiras LED 12/24V monocolor, máx. 30A

Regulador de intensidad para tiras LED de 12/24V que permite regular la frecuencia y la curva de regulación. En función de la opción seleccionada de frecuencia desde 300Hz hasta 10KHz, permitirá conectar una carga mayor o menor, con un máximo de 30A a la menor frecuencia, y máximo de 10A a la mayor frecuencia.

¿Por qué es importante ajustar correctamente la frecuencia?

Pese a que el ojo humano no percibe parpadeos más allá de 100 hercios, los dispositivos electrónicos, cámaras de foto y video graban habitualmente entre 25 y 60 frames por segundo. Es por eso que, muchas veces, al exponer un punto de luz a una cámara, observamos un desagradable parpadeo. El ajuste de la frecuencia, así como la curva de regulación,reduce al máximo ese efecto y permite regular con una transición lumínica homogénea desde 0,1% hasta 100% sin saltos, sin flicker.

Parámetros técnicos

• Temperatura de operación: -20ºC hasta 60ºC
• Voltaje de entrada / salida: 12/24V
• Salida: 1 canal
• Conexión de cableado mediante regletero
• Dimensiones reducidas: 90x70x48mm
• Peso: 140g
• Consumo estático de funcionamiento: <0,7W
• Corriente de salida: <30A

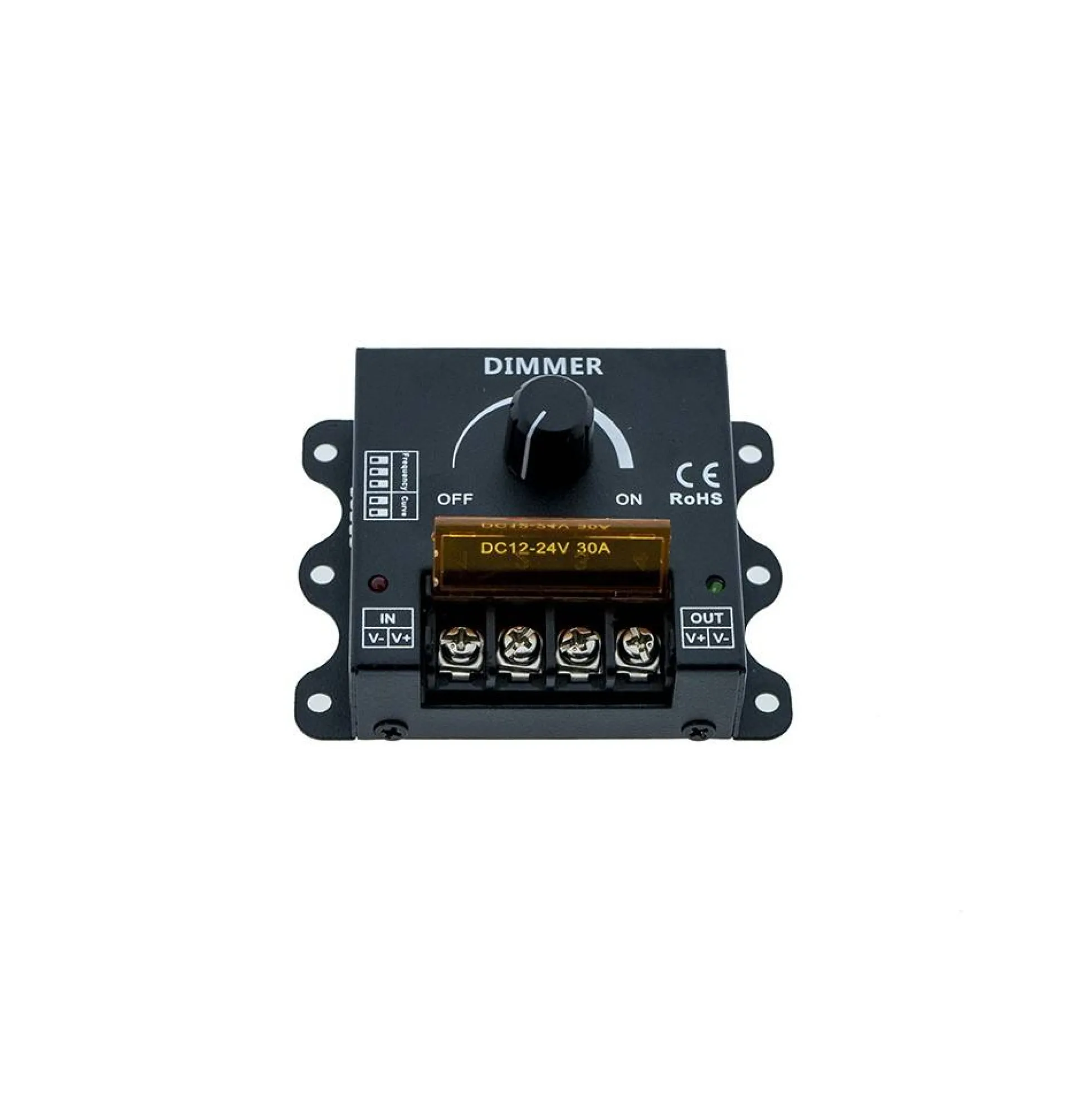

Instrucciones de uso del regulador PWM manual de frecuencia ajustable

1. Seleccione la frecuencia PWM mediante el ajuste de los tres pins de la izquierda, marcados 1 – 2 – 3
2. Seleccione la curva de regulación mediante el ajuste de los dos pins de la derecha, marcados 4 – 5
3. Conecte los cables de carga de entrada y de salida de acuerdo con las instrucciones V+ / V-, desde la fuente de alimentación y salida hacia la tira LED.
4. Conecte el circuito a la corriente, y opere la perilla rotativa. El brillo mínimo se sitúa con la perilla hacia la izquierda, y el brillo máximo hacia la derecha.
5. Si sitúa la perilla totalmente hacia la izquierda, sentirá un clic y el regulador desconectará la corriente.

Consideraciones a tener en cuenta

• Cuando la frecuencia PWM está al mínimo de 300Hz y la carga máxima conectada es de 30A, la temperatura del controlador no supera los 55ºC. Cuando la frecuencia PWM se sitúa entre 500Hz y 1000Hz, el controlador puede alcanzar temperaturas de hasta 65ºC.
• Considere que a mayor frecuencia PWM, la corriente de salida se ve reducida proporcionalmente, de acuerdo con la siguiente tabla:

PWM frec. = 300Hz --> Máx. 30A

PWM frec. = 3KHz --> Máx. 20A

PWM frec. = 5KHz --> Máx. 15A

PWM frec. = 10KHz --> Máx. 10A

Manual de instrucciones (en inglés):
