Dimmer PWM wireless de frecuencia y curva de regulación ajustables 12/24V 30A

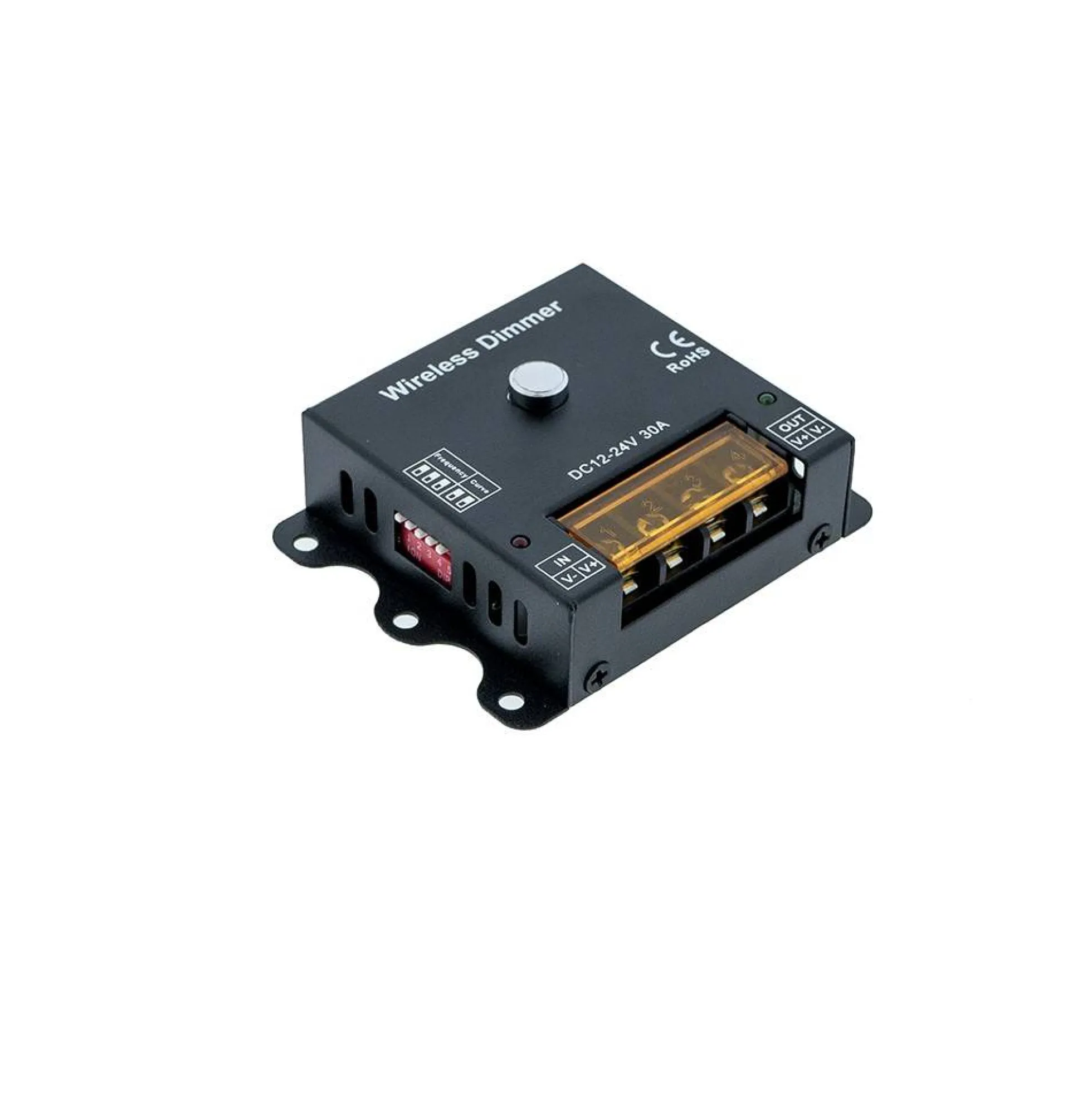

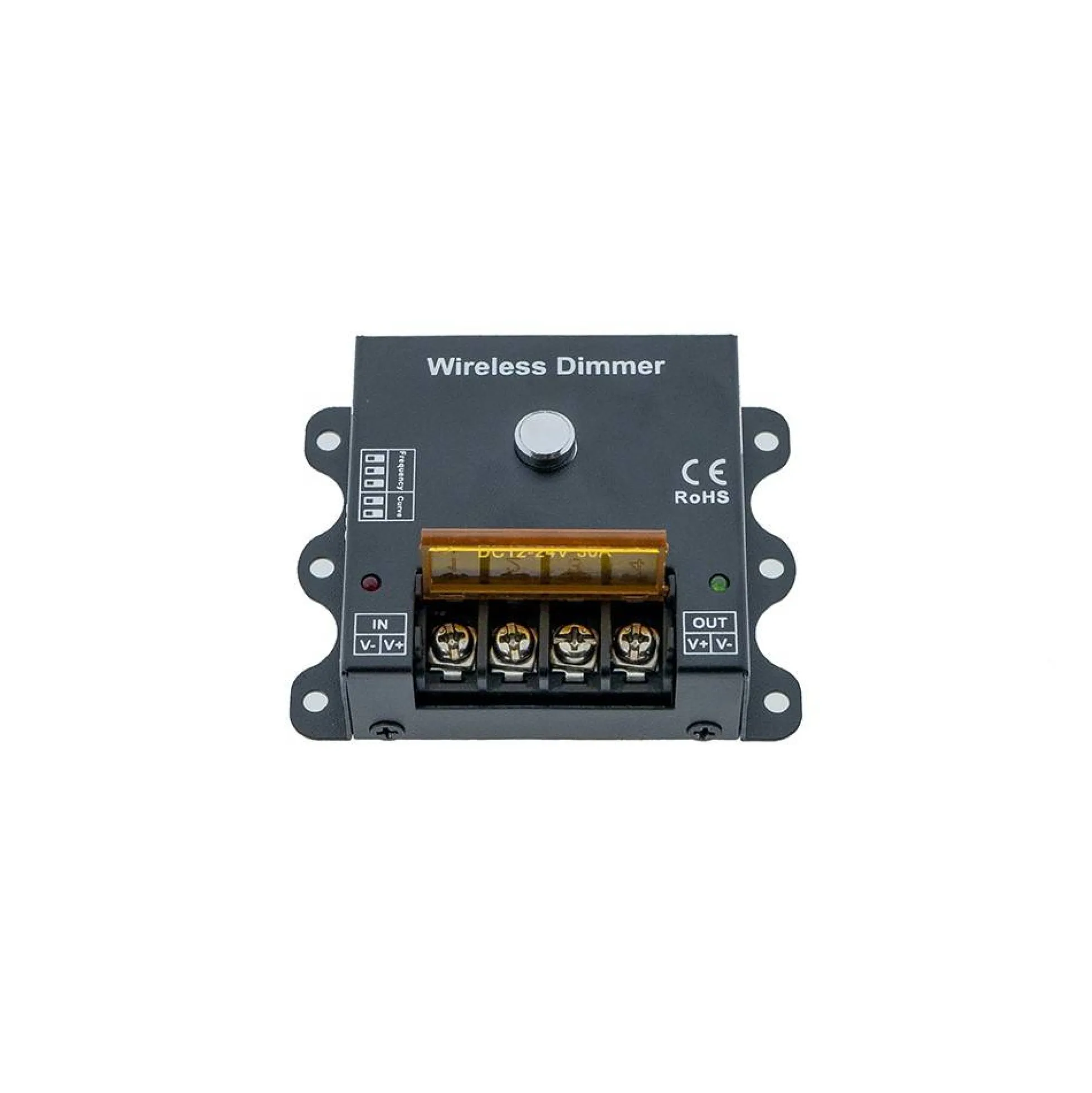

Regulador dimmer PWM wireless y manual, de frecuencia y curva de regulación ajustables

Para tiras LED 12/24V monocolor, máx. 30A

Dimmer para tiras y luminarias LED 12/24V monocolor, con la posibilidad de variar la frecuencia y curva de regulación. De acuerdo con la opción que se seleccione en cuanto a frecuencia (desde 300Hz hasta 10KHz), se podrá conectar una carga mayor o menor, siendo 30A la carga máxima con la menor frecuencia, y 10A la carga máxima con la frecuencia al máximo.

Beneficios de un correcto ajuste de la frecuencia

El ojo humano no puede percibir parpadeos más allá de 100 hercios, pero dispositivos electrónicos tales como cámaras de foto, vídeo o móviles graban usualmente entre 25 y 60 fotogramas por segundo. Debido a esto, a veces, al enfocar un punto de luz con la cámara, observamos un parpadeo molesto. El ajuste de la frecuencia y de la curva de regulación reduce al máximo ese efecto y además de reducir el flicker ofrece una transición en la regulación mucho más homogénea y agradable a la vista.

Parámetros técnicos

• Temperatura de operación: -20ºC hasta 60ºC
• Voltaje de entrada/salida: 12-24VDC
• Salida: 1 canal
• Conexión de cableado mediante regletero
• Dimensiones reducidas: 81x64x28mm
• Peso: 116g
• Consumo estático por uso: <1W
• Corriente de salida: <30A
• Frecuencia de transmisión del mando: 433.92MHz
• Distancia máxima de control con mando: aprox 20 metros

Instrucciones de uso del regulador PWM wireless de frecuencia ajustable

1. Seleccione la frecuencia PWM mediante el ajuste de los tres pins de la izquierda, marcados 1-2-3
2. Seleccione la curva de regulación mediante el ajuste de los dos pins de la derecha, marcados 4-5
3. Conecte los cables de carga de entrada y de salida de acuerdo con las instrucciones V+/V-, desde la fuente de alimentación y salida hacia la tira LED.

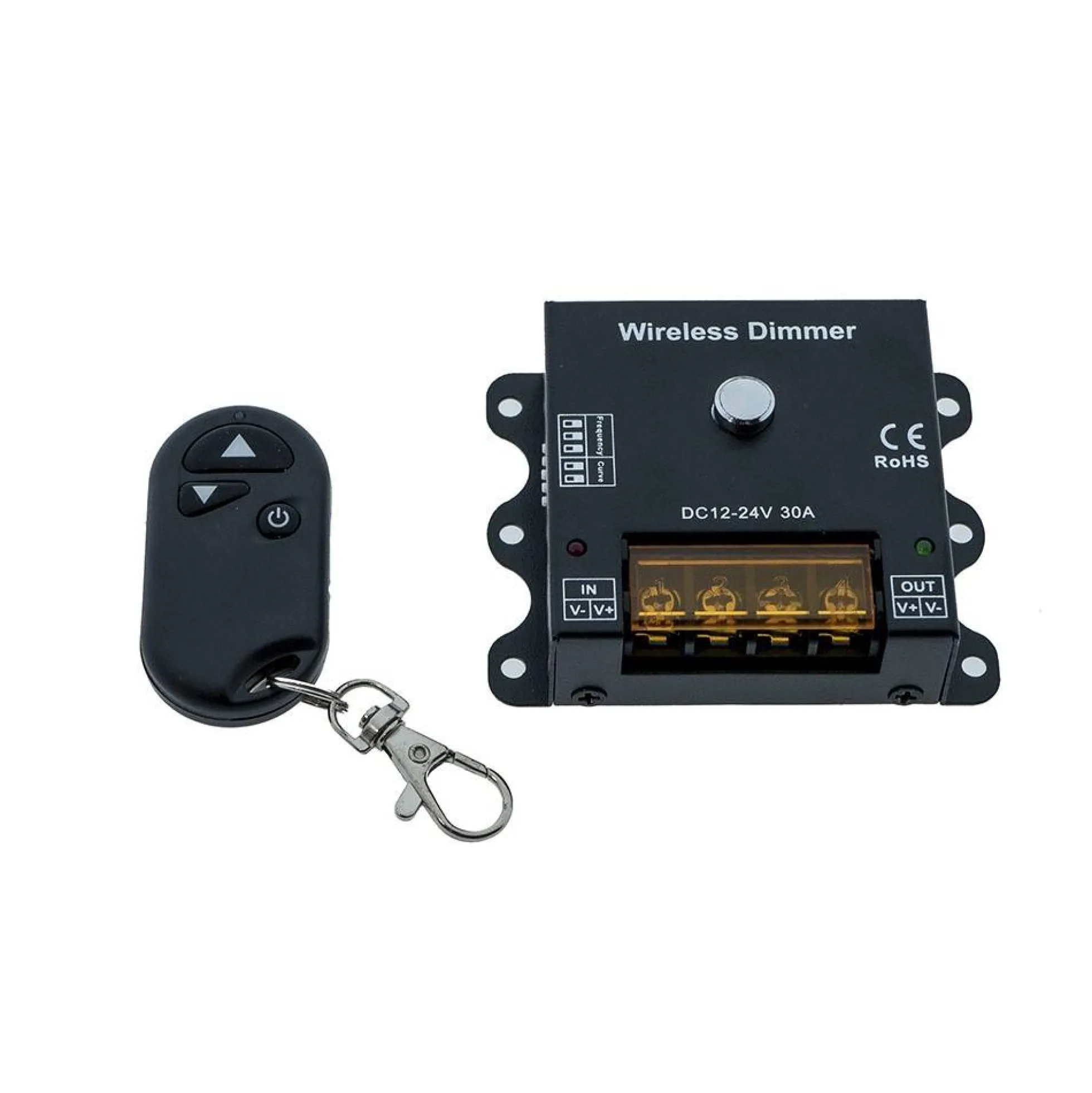

4. Conecte el circuito a la corriente, y podrá operar directamente. La regulación se realiza por pulsaciones, tanto a través del botón del regulador como del mando a distancia. El dispositivo permite hasta 10 niveles diferentes de brillo.
5. Para el encendido y apagado, bastará con dejar pulsado el botón del controlador durante 3 segundos, o bien el boton POWER del mando a distancia.

Cuestiones técnicas a tener presente

Cuando la frecuencia PWM está al mínimo de 300Hz y la carga máxima conectada es de 30A, la temperatura del controlador no suele superar los 55ºC. No obstante, debe tener presente que a altas frecuencias entre 500Hz y 1000Hz, es posible que el controlador alcance temperaturas hasta 65ºC.

Tenga presente que, a mayor frecuencia PWM, la corriente de salida se verá reducida proporcionalmente, de acuerdo con la siguiente tabla:

PWM frec. = 300Hz --> Máx. 30A

PWM frec. = 3KHz --> Máx. 20A

PWM frec. = 5KHz --> Máx. 15A

PWM frec. = 10KHz --> Máx. 10A

Manual de instrucciones (en inglés):
