Driver regulable TRIAC DALI PUSH 0/1-10V 6-42V 10W multicorriente (200-350mA)

Controlador LED regulable 4 en 1:DALI, PUSH, TRIAC, 0/1-10V. 10W de corriente constante

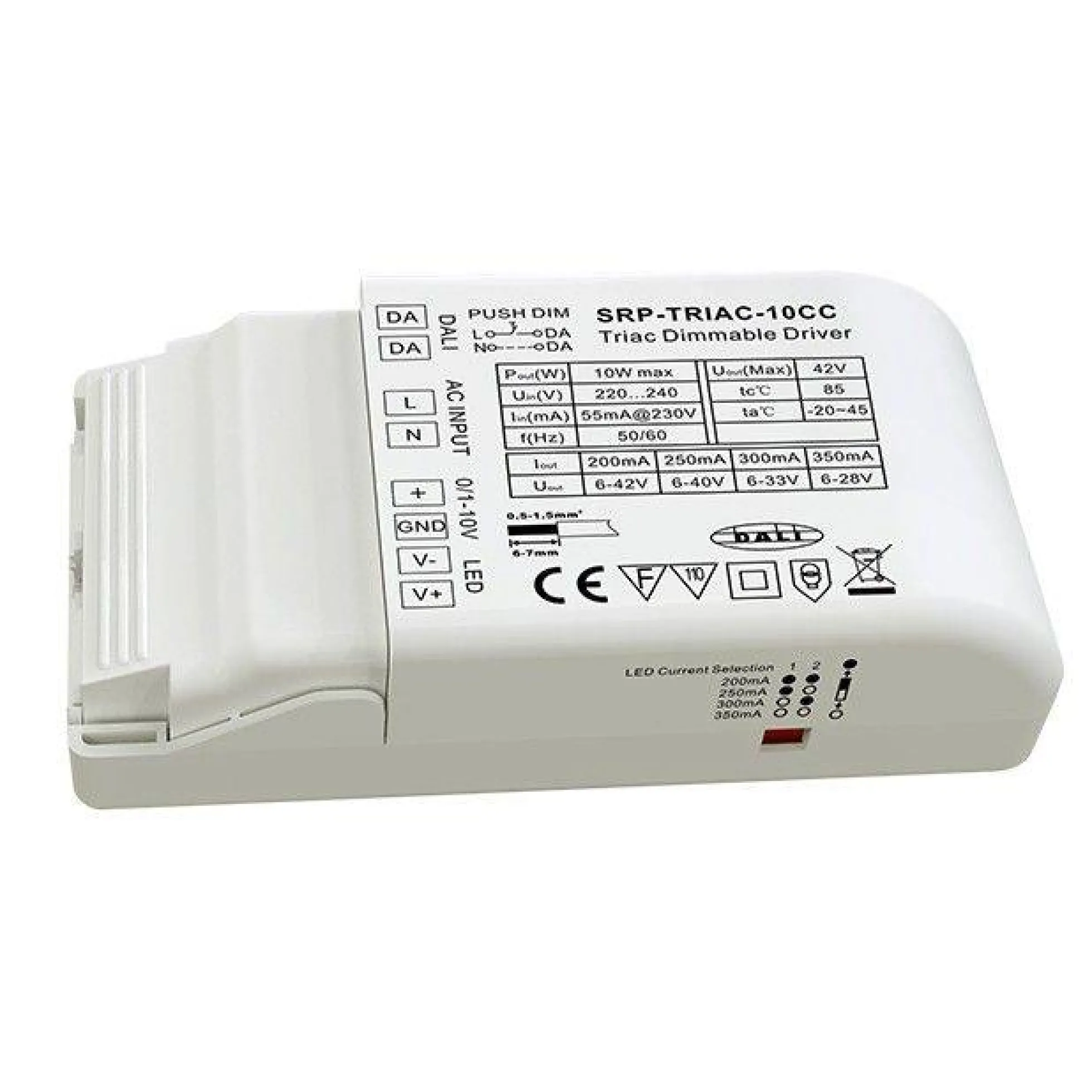

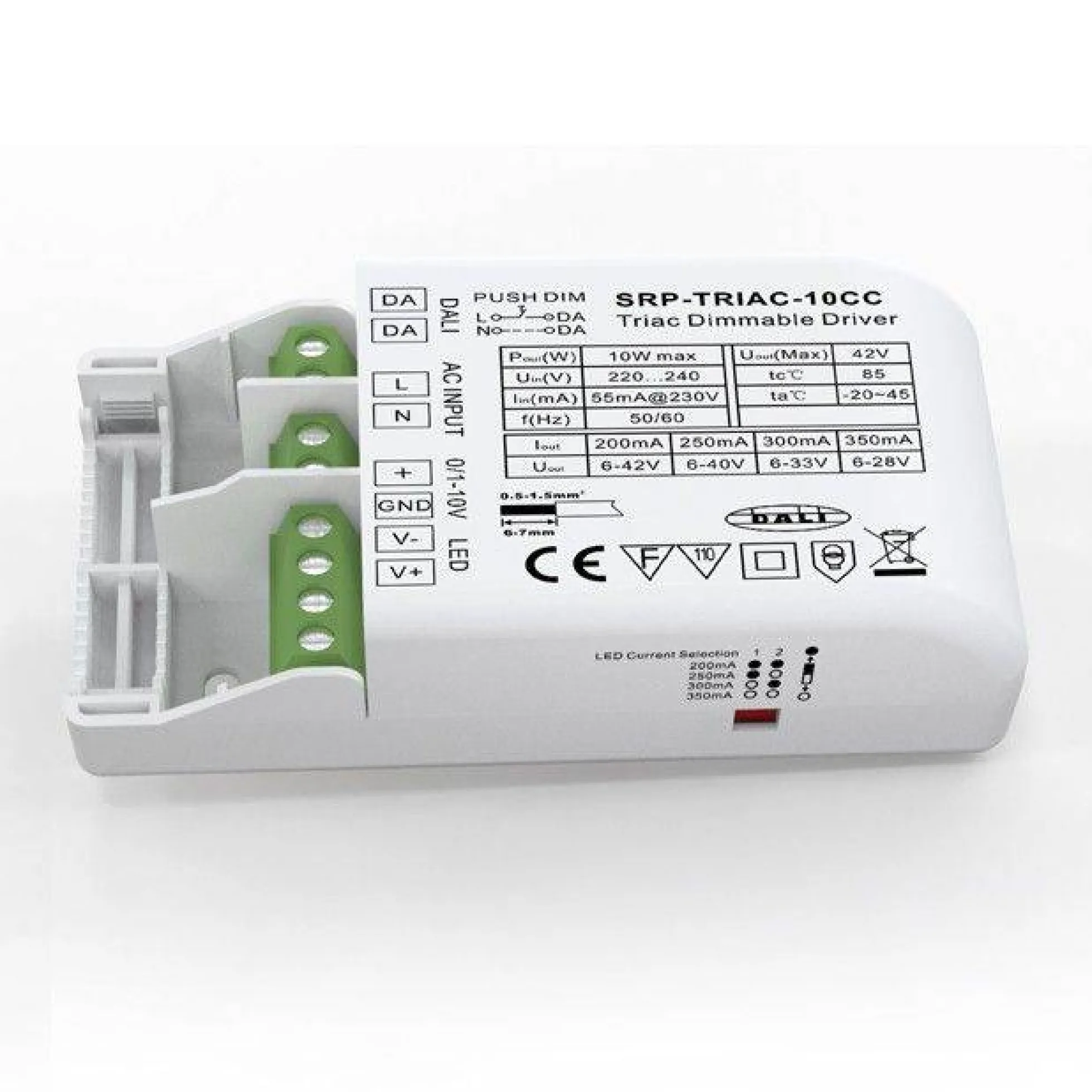

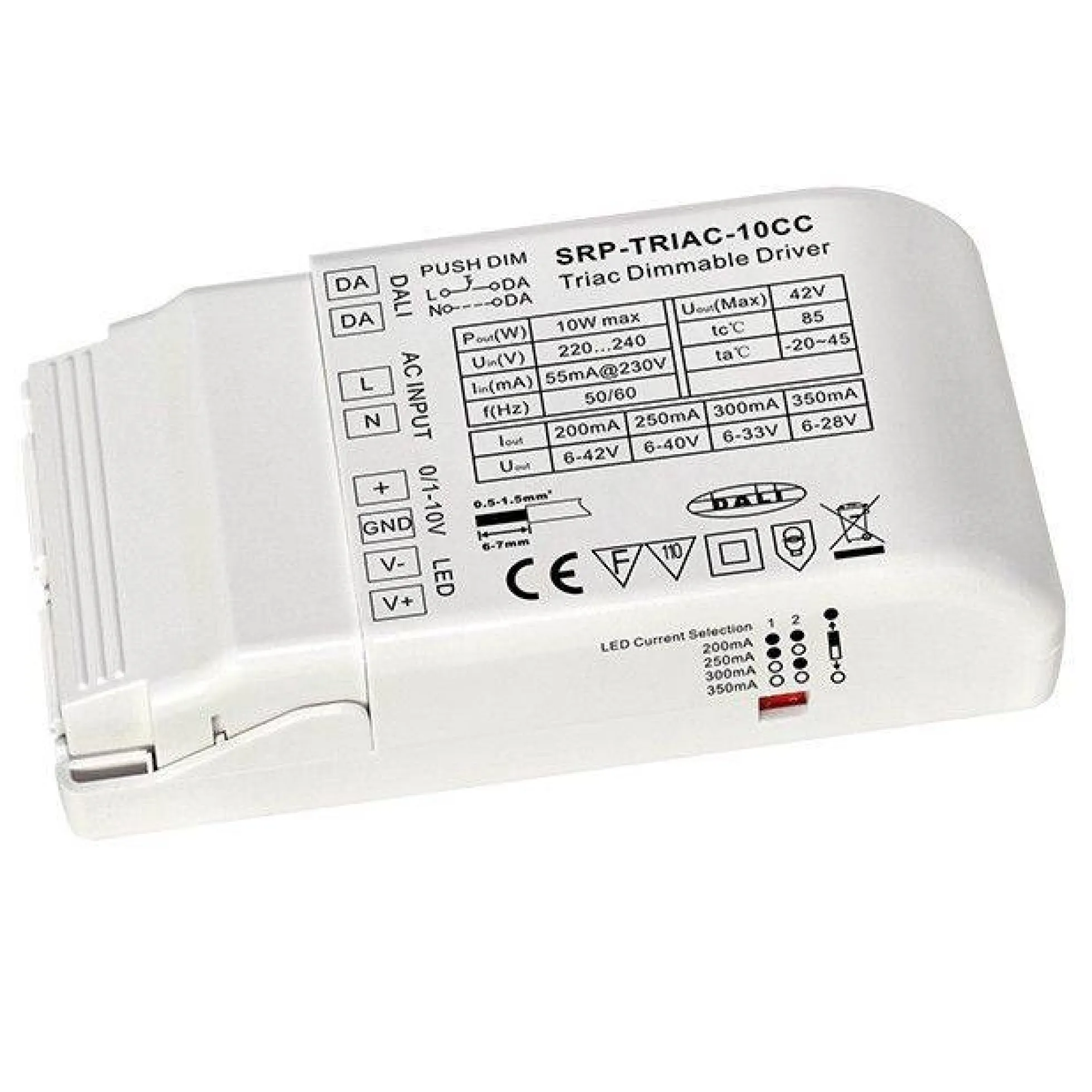

El SRP-TRIAC-10CC es un controlador LED TRIAC regulable de 10W aprobado por ENEC, con salida de corriente constante de 1 canal y corriente ajustable de 200mA a 350mA por medio de interruptores DIP, lo que le permite ser adecuado para diferentes luces LED.

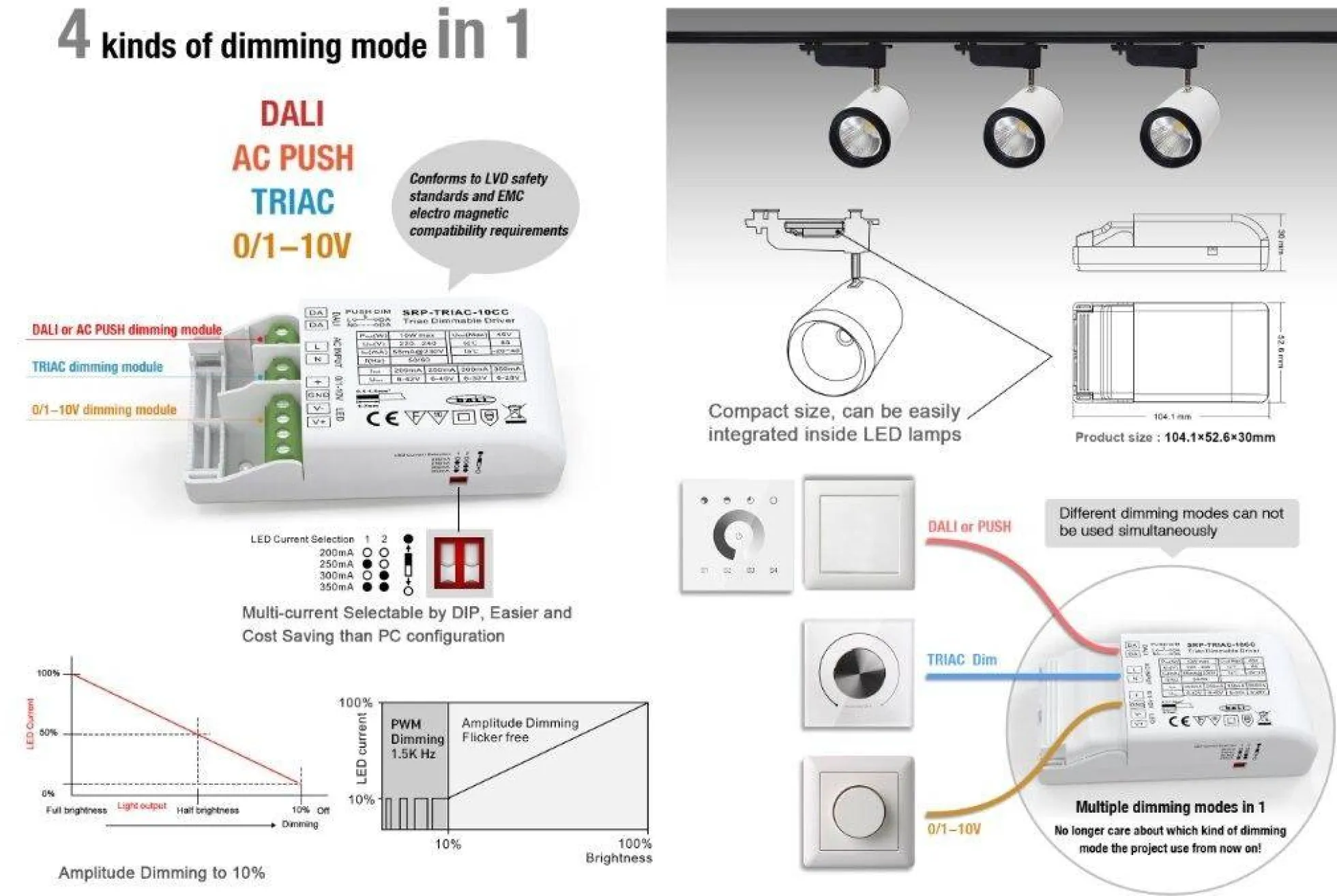

El controlador de atenuación triac está diseñado con DALI, Push, Triac, 0/1-10V 4 interfaces de atenuación en 1, lo que le permite trabajar con diferentes sistemas de control. Entrada de 200-240V-AC. El controlador LED adopta una salida de atenuación de amplitud en lugar de una salida PWM para asegurar que no haya parpadeo real.

El factor de potencia delregulador LED puede ser superior a 0,9 y la eficiencia es superior al 83%. Permite una regulación suave y profunda hasta el 1% sin parpadeos ni zumbidos. 1 dirección DALI puede ser asignada automáticamente por los mastersDALI.

Compatible con el Sotware Tridonic. App para usuarios para controlar sus luminarias individuales mediante la red de wifi.

La regulación DALI está especialmente diseñada para iluminación LED regulable de manera uniforme, sin saltos en la regulación, sin parpadeos, y sin ruido.

Conforme a las normas IEC 62386-101, IEC 62386-102 y IEC 62386-207, este controlador DALI es compatible con la mayoría de los sistemas DALI del mercado. El driver de regulación Triac puede ser compatible con reguladores Triac universales. Al seleccionar la interfaz 0/1-10V. Es compatible con los dimmers universales 0/1-10V.

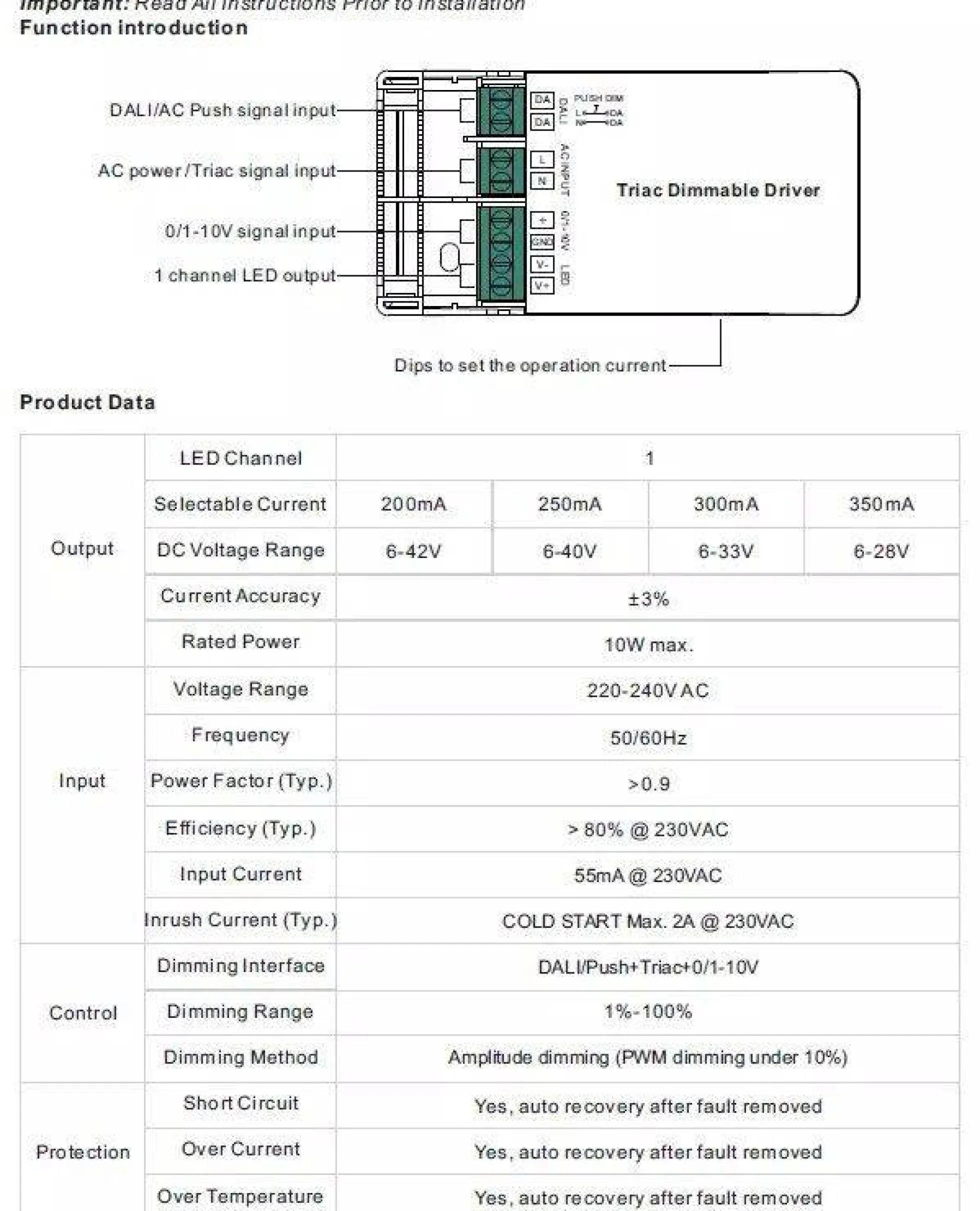

Características Principales regulador TRIAC Dimmable DALI PUSH 0/1-10V

• Driver LED regulable con interfaces de regulación DALI/Push+Triac+0/1-10V
• 1 canal de salida de corriente constante, potencia máxima de salida 10W
• Corriente de salida 200mA-350mA seleccionable por interruptor DIP
• Permite controlar la iluminación LED de un solo color.
• Control de corriente analógico, sin salida PWM, sin parpadeo.
• Fuente de alimentación de clase Ⅱ, caja de plástico totalmente aislada
• Alto factor de potencia y eficiencia
• Cumple con las normas IEC 62386-101, IEC 62386-102, IEC 62386-207
• Compatible con maestros DALI universales que admiten comandos DT6. Con reguladores universalesTRIAC. Compatible con reguladores universales 0/1-10V.
• Grado de protección IP20, adecuado para aplicaciones de iluminación LED en interiores.

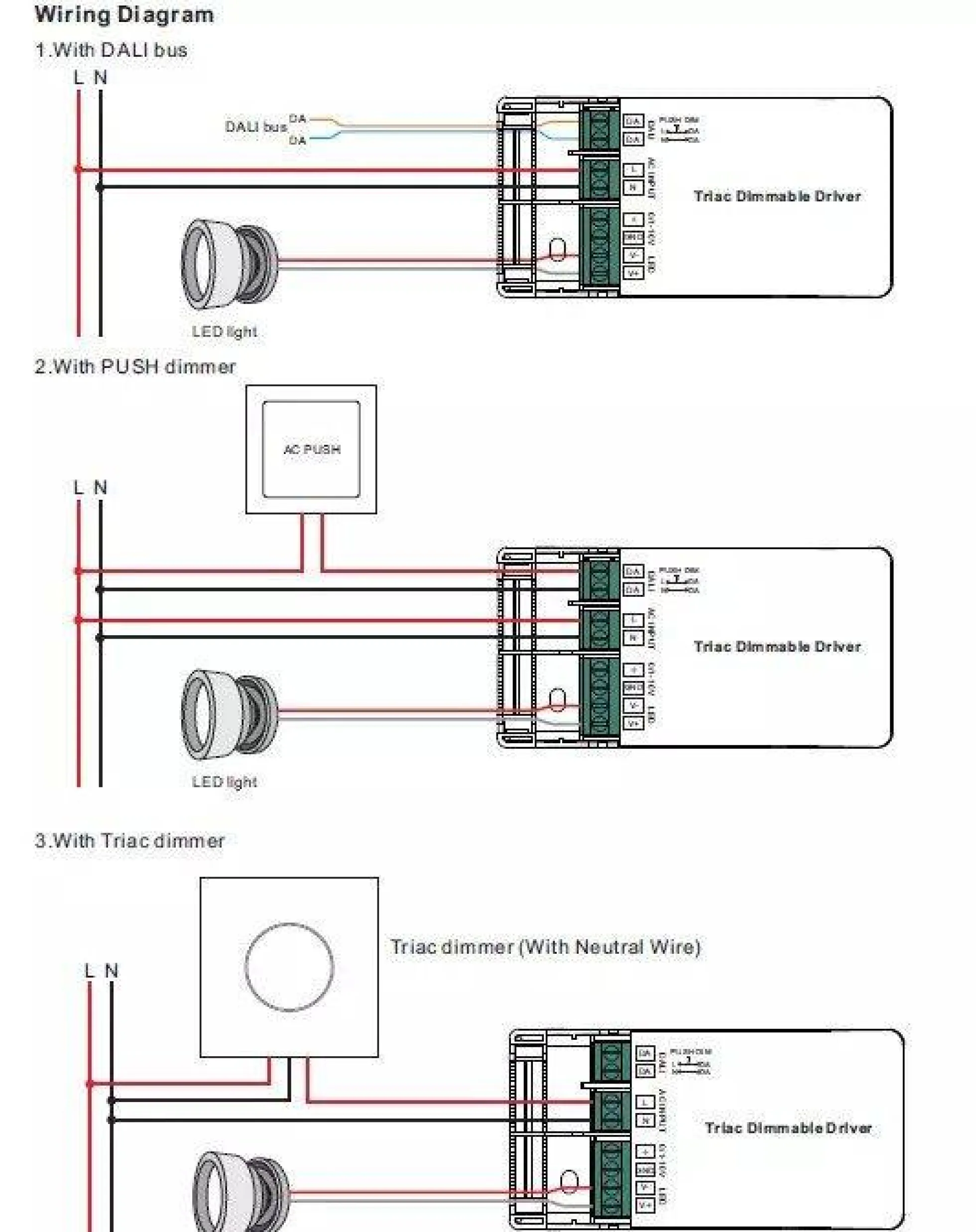

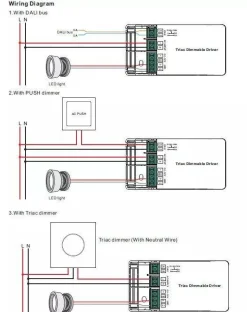

1. Selección de la interfaz de regulación

1.1. El controlador LED soporta 4 tipos de entrada de regulación: DALI, Push, Triac, 0/1-10V.

1.2. Selecciona cualquiera de las 4 interfaces de regulación para cablear cada vez.

1.3. Para conectar una nueva interfaz de atenuación, la interfaz de atenuación previamente conectada debe ser desconectada.

1.4. NO conecte más de 2 interfaces de regulación simultáneamente.

2. Dirección DALI asignada por los maestros DALI.

Mientras se conecta con la interfaz DALI, 1 dirección DALI puede ser asignada por el controlador DALI Master automáticamente.

3. Modo PUSH Dimmer

Mientras esté conectado con un PUSH AC, el controlador estará en modo Push Dimmer, las operaciones en modo Push Dimmer son las siguientes:

3.1. Pulse el botón para encender/apagar.

3.2. Mantenga pulsado el botón para aumentar o disminuir la intensidad de la luz hasta el nivel deseado y suéltelo, luego repita la operación para ajustar la intensidad de la luz en la dirección opuesta. El rango de atenuación es del 1% al 100%.

3.3. La función de memoria tras el apagado o el fallo de alimentación permite que el dispositivo memorice el estado anterior al apagado mientras se enciende de nuevo.

4. Entrada de regulación Triac

Cuando se conecta con un dimmer Triac, diferentes dimmers Triac de diferentes proveedores pueden tener diferentes niveles mínimos de regulación por debajo de los cuales no se puede regular el controlador. Para regular al 1%, asegúrese de que el que el regulador soporta un nivel mínimo de regulación del 1%.
