Driver regulable TRIAC DALI PUSH 0/1-10V 8-48VDC 50W multicorriente (180-1500mA)

Controlador LED regulable de 50W 4 en 1:DALI, PUSH, TRIAC, 0/1-10V. Corriente constante

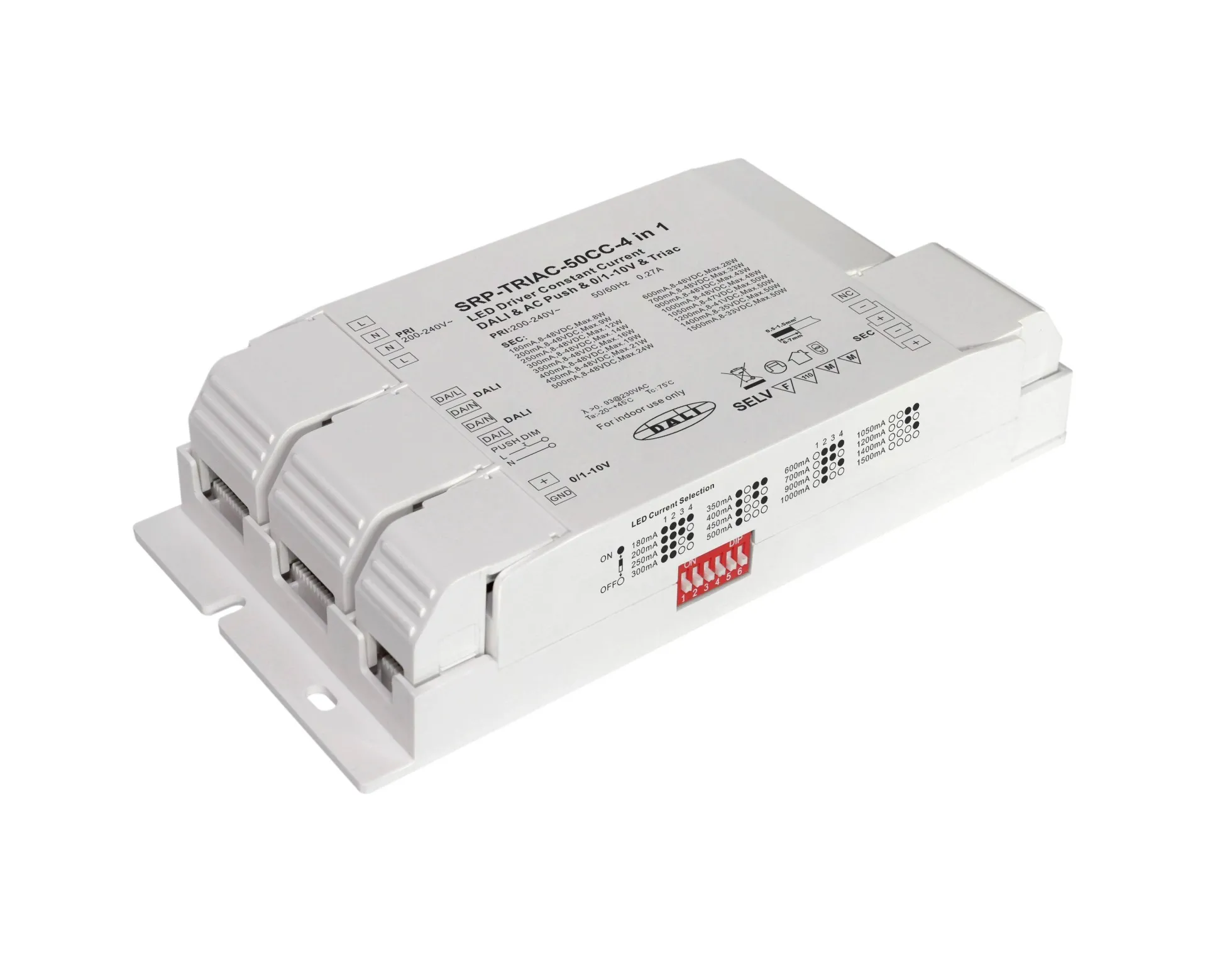

El SRP-TRIAC-50CC es unafuente de alimentación 8-48V 4 en 1de 50W, aprobado por ENEC, con salida de corriente constante de 1 canal y corriente ajustable de 180mA a 1500mA por medio de interruptores DIP, lo que le permite ser adecuado para diferentes luces LED.

El controlador de atenuación TRIAC está diseñado con DALI, PUSH, TRIAC, 0/1-10V,4 interfaces de atenuación en 1. 200-240V-AC. Controlador LEDcon salida de atenuación de amplitud en lugar de una salida PWM para asegurar que no haya parpadeo.

Factor de potencia delregulador LEDsuperior a 0,9 y eficiencia elevada superior al 83%. Permite una regulación suave y profunda hasta el 1% sin zumbidos ni parpadeos. 1 dirección DALI puede ser asignada automáticamente por los mastersDALI.

Programable con el Sotware Tridonic. App para usuarios para controlar sus luminarias individuales mediante la red de wifi.

Conforme a las normas IEC 62386-101, IEC 62386-102 y IEC 62386-207, este controlador DALI es compatible con la mayoría de los sistemas DALI del mercado. El driver de regulación Triac puede ser compatible con reguladores TRIAC universales. Al seleccionar la interfaz 0/1-10V. Es compatible con los dimmers universales 0/1-10V.

Selecciona la corriente de salida correcta antes de cablear la luz LED mediante los interruptores DIP. Asegúrese de que la alimentación del conductor esté desconectada antes de seleccionar la corriente de salida.

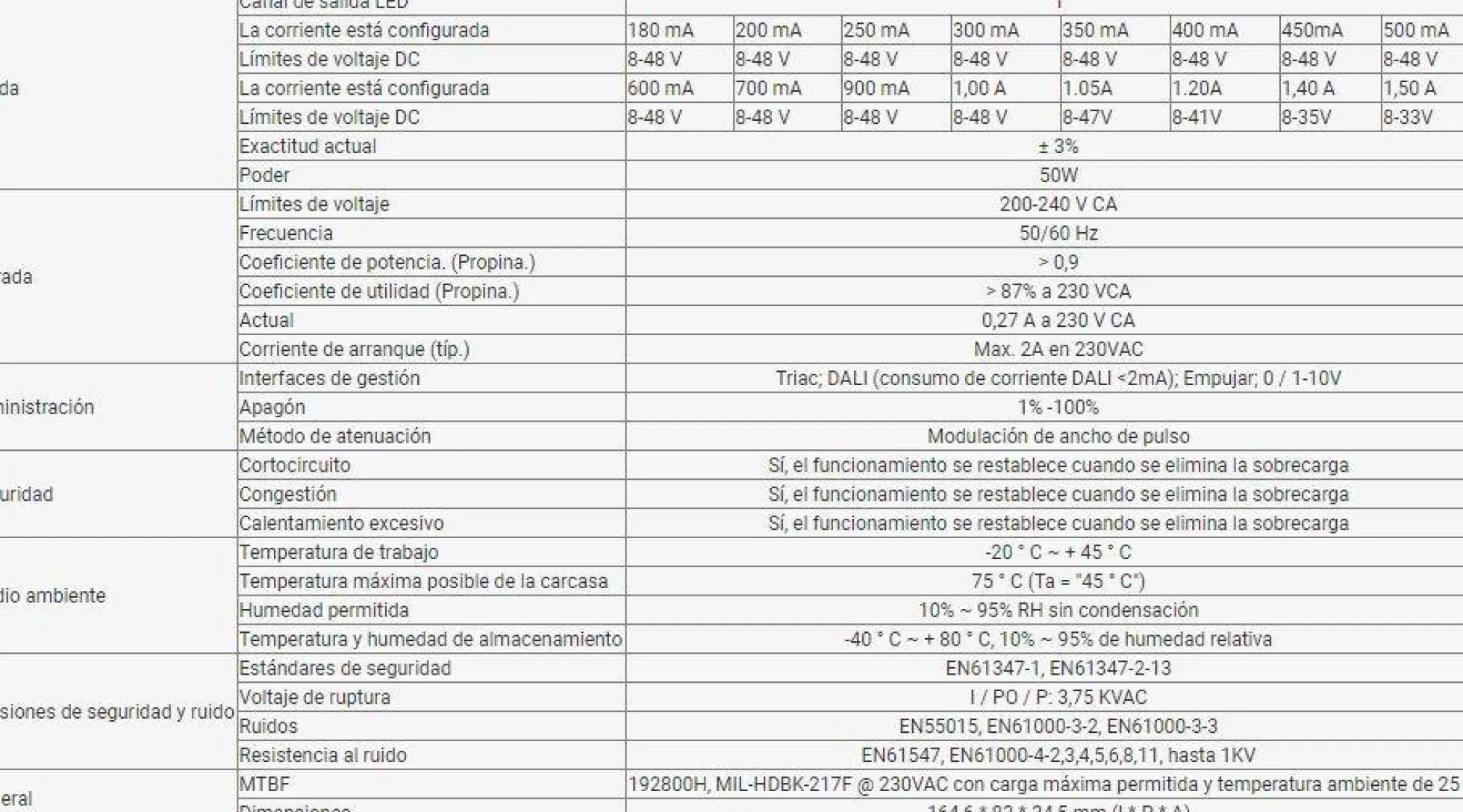

Características Principales Fuente Dimmable TRIAC DALI PUSH 0/1-10V

• Driver LED regulable con interfaces de regulación TRIAC/DALI/Push+0/1-10V 4 en 1.
• 1 canal de salida de corriente constante, potencia máxima de salida 50W.
• Corriente de salida 180mA-1500mA seleccionable por interruptor DIP.
• Permite controlar la iluminación LED de un solo color.
• Fuente de alimentación de clase Ⅱ, caja de plástico totalmente aislada.
• Alto factor de potencia y eficiencia.
• Cumple con las normas IEC 62386-101, IEC 62386-102, IEC 62386-207.
• Compatible con masters DALI universales que admiten comandos DT6.
• Compatible con reguladores universalesTRIAC.
• Compatible con reguladores universales de 0/1-10V.
• Grado de protección IP20.
• Adecuado para aplicaciones de iluminación LED en interiores.

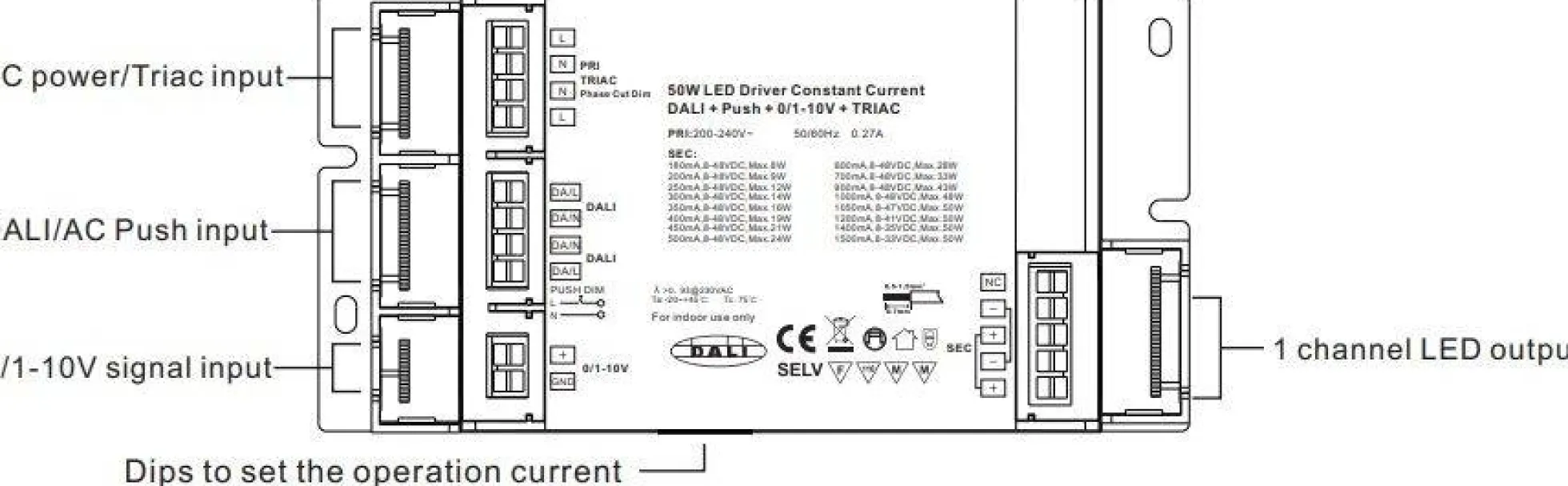

1. Selección de la interfaz de regulación

1.1. El controlador LED soporta 4 tipos de entrada de regulación: DALI, PUSH, TRIAC, 0/1-10V.

1.2. Por favor, seleccione cualquiera de las 4 interfaces de regulación para cablear cada vez.

1.3. Para conectar una nueva interfaz de atenuación, la interfaz de atenuación previamente conectada debe ser desconectada.

1.4. NO conecte más de 2 (incluyendo 2) interfaces de regulación simultáneamente.

2. Dirección DALI asignada por los masters DALI

Cuando se conecta con la interfaz DALI, el controlador DALI Master puede asignar automáticamente una dirección DALI, Por favor, consulta los manuales de usuario de los maestros DALI compatibles para las operaciones específicas.

3. Modo PUSH Dimmer

Mientras esté conectado con un PUSH de CA, el controlador estará en el Modo Dimmer PUSH, las operaciones en el Modo Dimmer Push son las siguientes:

3.1. Pulse el botón para encender/apagar.

3.2. Mantenga pulsado el botón para aumentar o disminuir la intensidad de la luz hasta el nivel deseado y suéltelo, luego repita la operación para ajustar la intensidad de la luz en la dirección opuesta. El rango de atenuación es del 1% al 100%.

3.3. La función de memoria tras el apagado o el corte de corriente permite que el aparato memorice el estado anterior al apagado mientras se enciende de nuevo.

4. Entrada de regulación TRIAC

Cuando se conecta con un dimmer TRIAC, diferentes dimmers TRIAC de diferentes proveedores pueden tener diferentes niveles mínimos de regulación por debajo de los cuales no se puede regular el controlador. Para regular al 1%, asegúrese de que el que el atenuador soporta un nivel mínimo de regulación del 1%.

DIAGRAMA CABLEADO
