Portalámparas para bombilla LED E27 con sensor de movimiento PIR 180º IP44

Portalámparas para bombilla LED E27 con sensor de movimiento PIR IP44

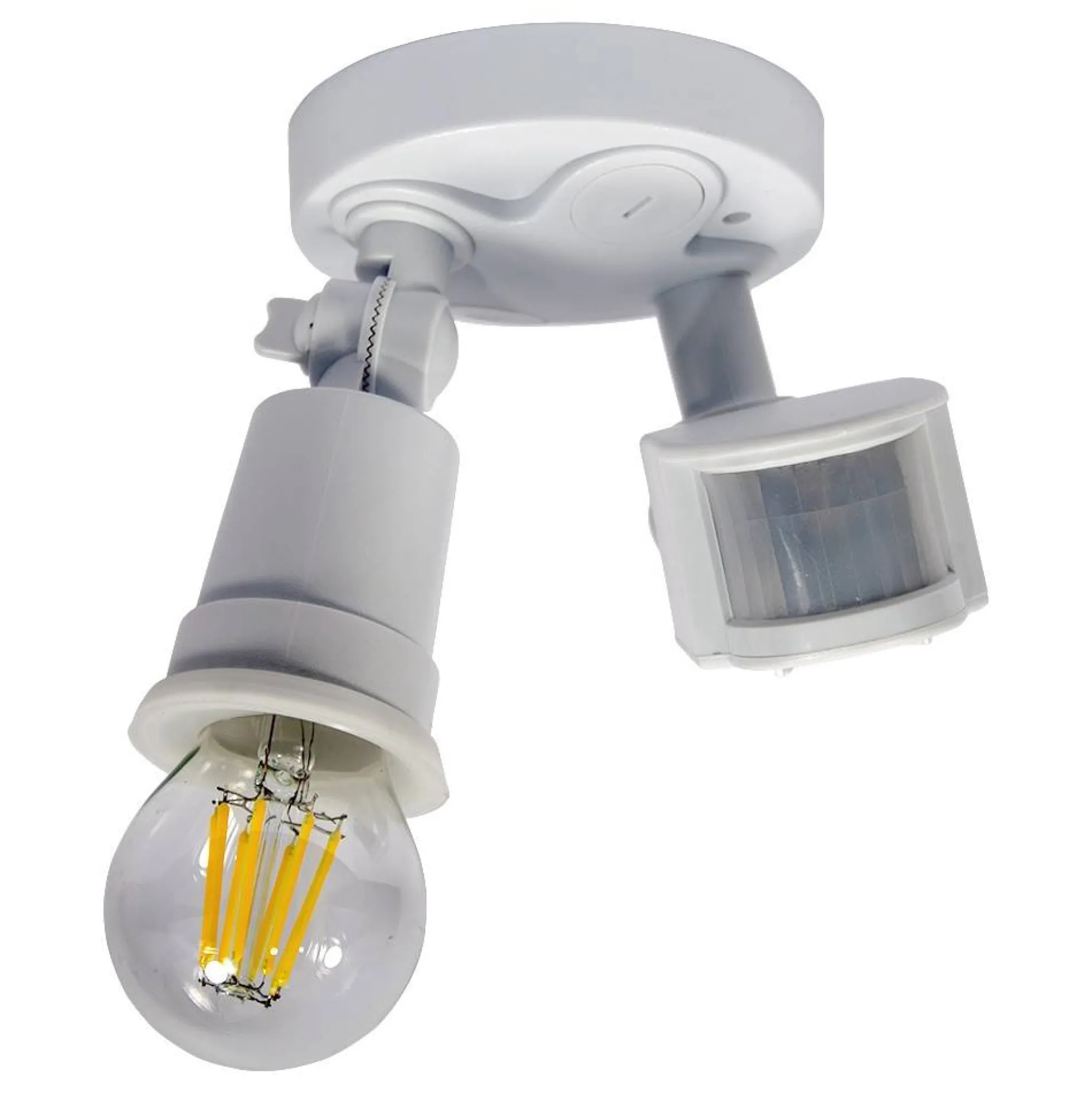

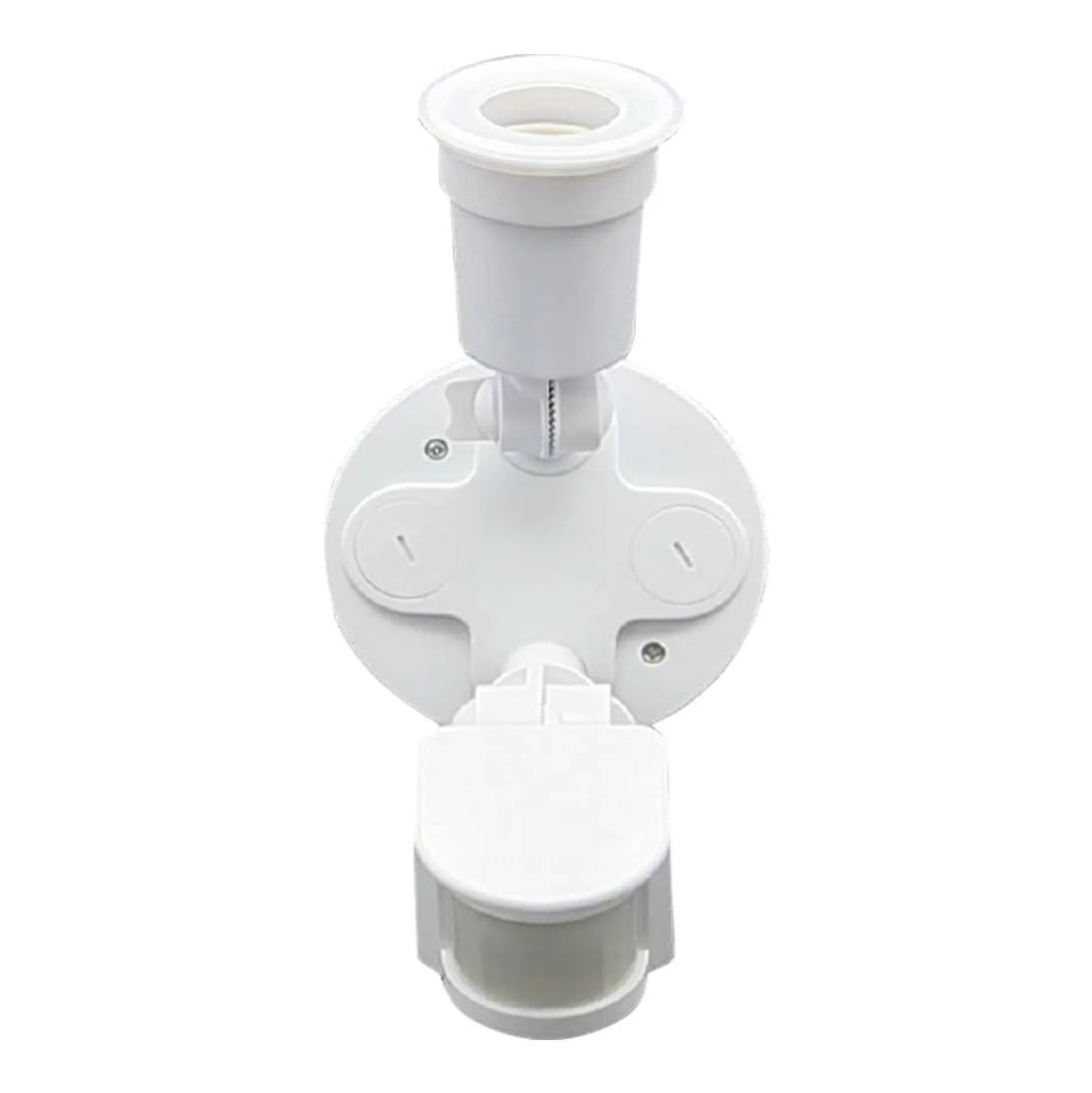

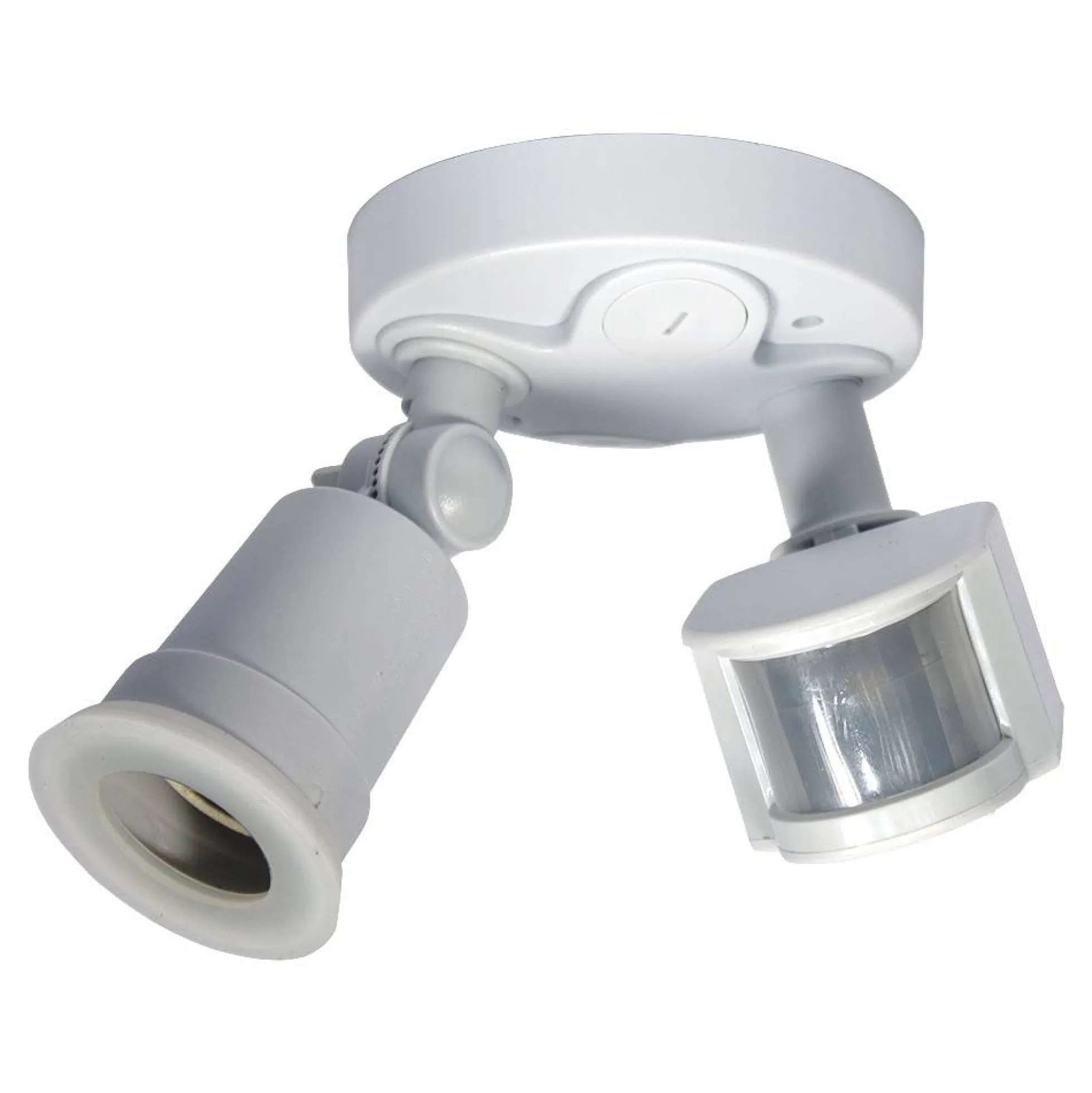

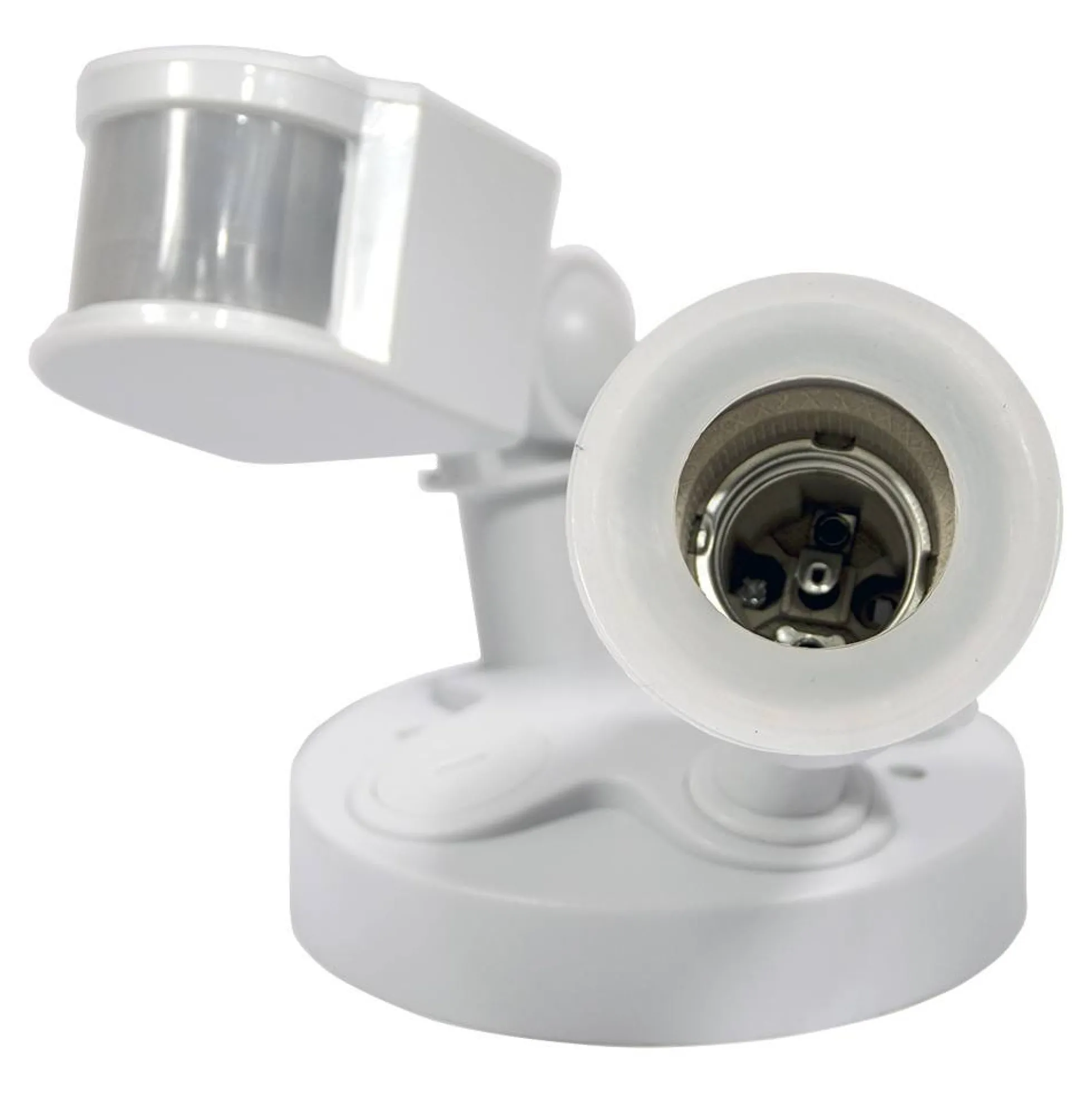

El portalámparas para bombilla LED E27 es una solución sencilla y económica para el ahorro energético en zonas de tránsito esporádico. Incluye un casquillo para bombillas LED E27 con goma protectora IP44, apta para uso en zonas húmedas y exteriores cubiertos. También incluye un sensor PIR por infrarrojos que detecta movimiento en un rango de hasta 12 metros de distancia con un ángulo de detección de 180 grados. Tanto el casquillo para bombilla LED E27 como el cabezal con el sensor PIR son ajustables y basculantes, para poder ser orientados de forma correcta.

Sensor de movimiento PIR

El sensor de movimiento PIR actúa como interruptor, conectando el circuito cuando se produce movimiento dentro del radio de detección, y desconectando cuando los infrarrojos ya no detectan movimiento, transcurrido el tiempo programado (mínimo 10 segundos, máximo 7 minutos).

El sensor de movimiento identifica automáticamente día y noche. La luz ambiental para la operativa del sensor puede ajustarse libremente simplemente modificando la ruleta LUX existente en el cabezal del sensor. La opción DÍA únicamente activará las funciones de interruptor tanto de día como de noche, mientras que la opción NOCHE únicamente activará el interruptor por la noche o cuando las condiciones ambientales ofrezcan menos de 10 lux. La sensibilidad de la luz ambiental es regulable ajustando la posición de la ruleta LUX.

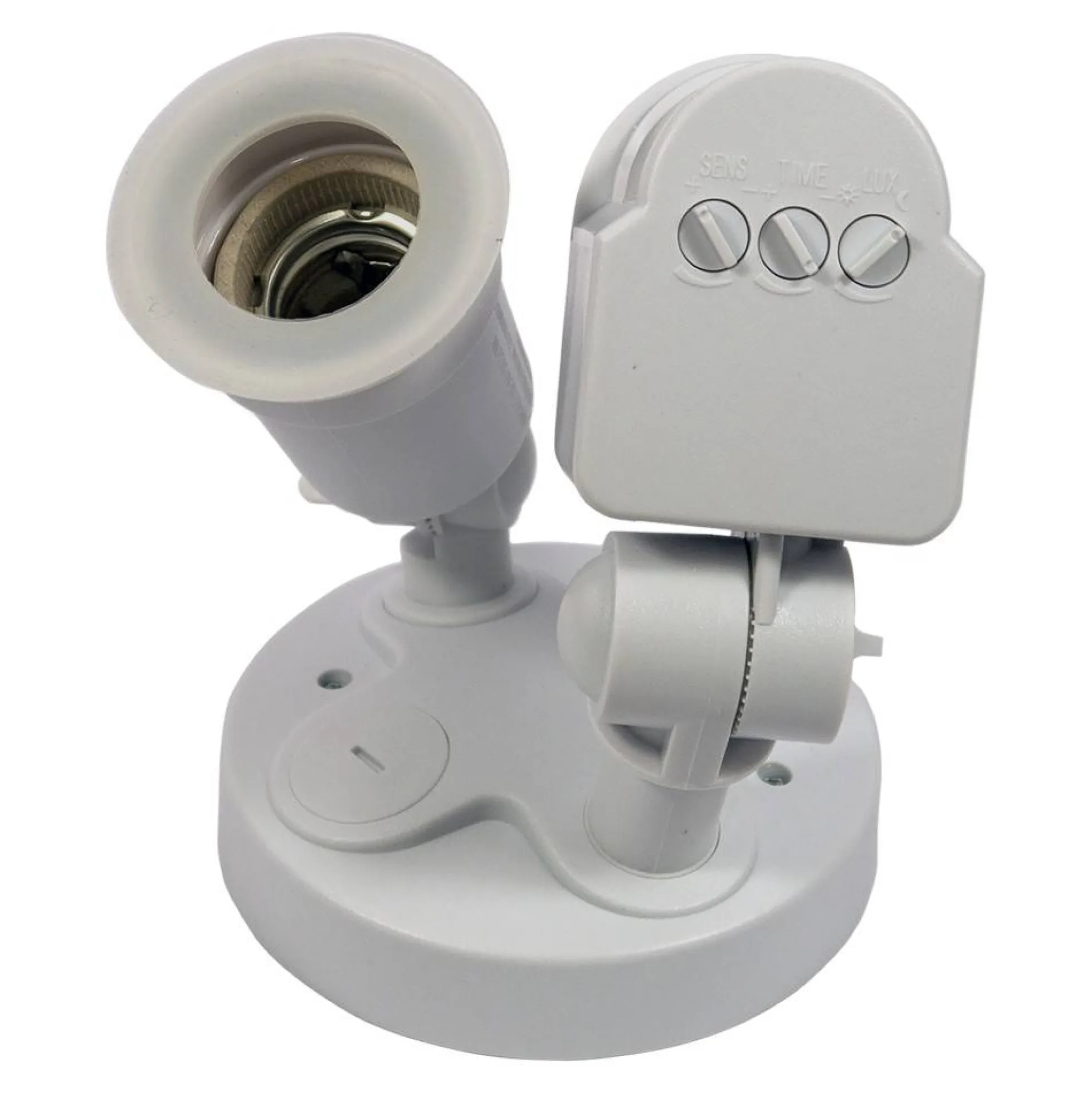

También es posible modificar la sensibilidad de ángulo y distancia. Si se coloca la ruleta SENS en posición +, el sensor actuará al máximo de longitud (12 metros). Reduciendo el valor SENS, también reducirá el rango de detección del sensor, hasta un mínimo de 2 metros.

Por último, es posible ajustar el tiempo que el sensor de movimiento mantiene conectado el circuito. Mediante la ruleta TIME podemos seleccionar desde un mínimo de 10 segundos hasta un máximo de 7 minutos, siempre y cuando no detecte ningún movimiento dentro del rango de detección.

Cómo instalar el portalámparas para bombilla LED E27 con sensor de movimiento PIR

La instalación del portalámparas con sensor es muy sencilla, similar al montaje de una lámpara de techo convencional.

• Desconectar la corriente del circuito y comprobar que no recibe suministro eléctrico.
• Desmontar la cobertura trasera extrayendo los dos tornillos de la parte frontal, y atornillar dicha cobertura contra la posición deseada del techo con los accesorios suministrados.
• Conectar el cableado de entrada L y N (fase y neutro) de acuerdo con el diagrama de conexión.
• Fijar la lámpara contra la base montada en el techo, colocar los tornillos y volver a conectar el suministro eléctrico.

Recomendaciones

• Es recomendable que el sensor de movimiento se instale por un profesional electricista o por alguien conocedor de sistemas eléctricos básicos y de los riesgos de manipulación de elementos eléctricos de baja tensión.
• Evite el uso de la lámpara sin fijarla permanentemente contra techo / pared.
• Asegúrese que no instala el portalámparas con sensor frente o cerca de objetos en constante movimiento con el fin de lograr la finalidad de la lámpara.
• Evite instalar el sensor cerca de zonas con alteración de temperatura, así como aires acondicionados, fuentes de calefacción, zonas de corriente de aire, etc.
• Si observa que la sensibilidad del sensor es insuficiente, asegúrese que ningún elemento interfiere con el sensor, que la temperatura ambiente no está por encima de 40ºC y que la altura a la que ha colocado la lámpara no es superior a 2,5 metros.
• Con el fin de mantener la estanqueidad de la junta de la bombilla, se recomienda el uso de bombilla LED E27 PAR 38 y no colocarlo por encima de 90º con respecto a la vertical.

Características técnicas

• Alimentación: 220-240V-AC
• Frecuencia: 50Hz
• Luz ambiental entre 10 y 2000 LUX (ajustable)
• Tiempo de actuación: mínimo 10 segundos (+/-3 seg.), máximo 7 minutos (+/-2 min.)
• Carga máxima: 150W
• Distancia de detección: de 2 a 12 metros (ajustable, a temperatura media de 24ºC)
• Rango de detección: 180º
• Temperatura de funcionamiento: de -20 hasta 40ºC, con humedad relativa máxima del 93%
• Altura de montaje recomendada: entre 1,8 y 2,5 metros
• Consumo estático inferior a 0,9W
• Velocidad de detección de movimiento: desde 0,6 a 1,5 metros/segundo.
