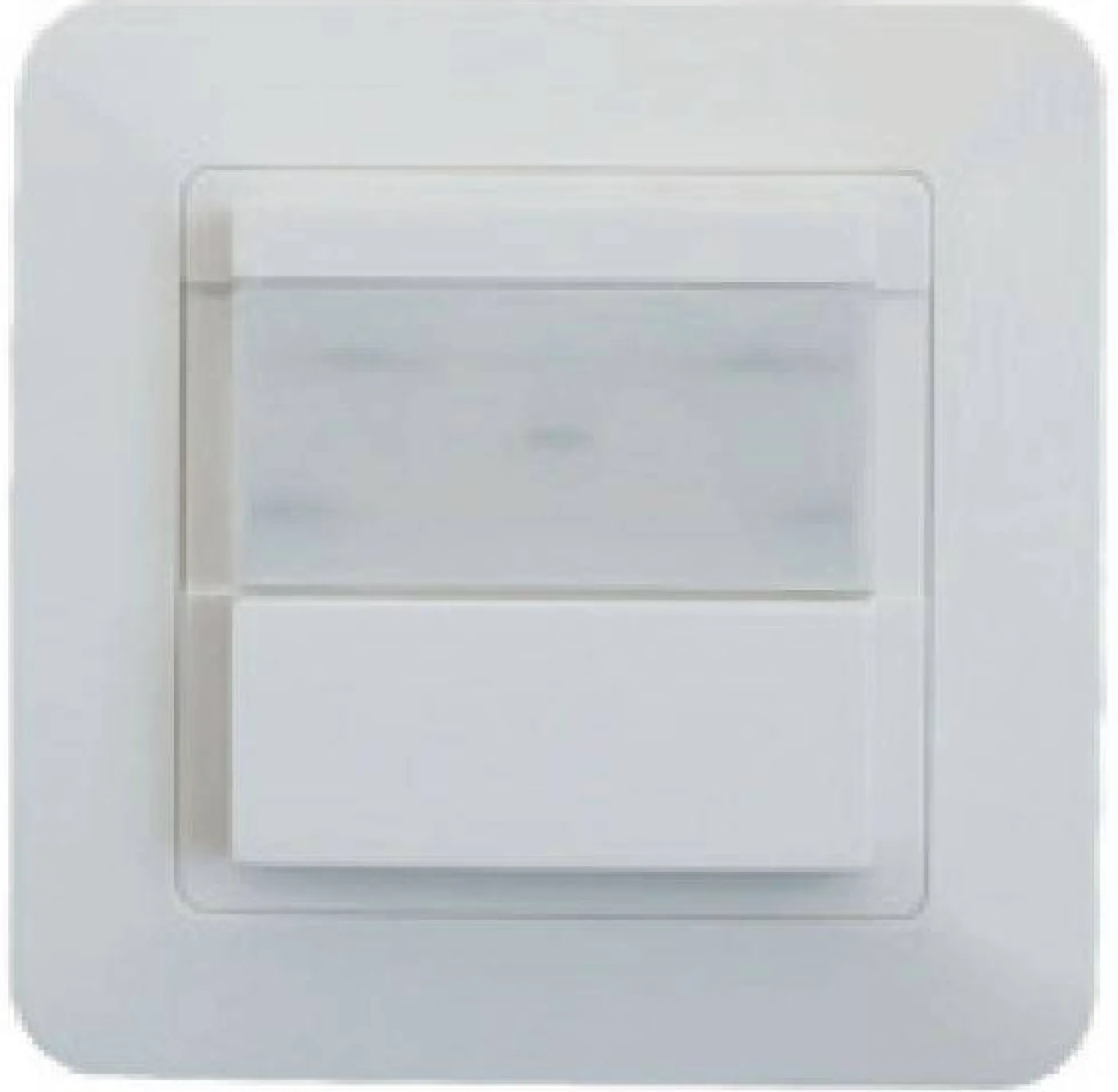

Sensor de movimiento PIR de pared cuadrado 160º

Interruptor de sensor de movimiento infrarrojos

El sensor de movimiento es elelemento perfecto para la correcta gestión energética de las instalaciones lumínicas. Funciona en instalaciones con3 cables. Sensor de infrarrojos ideal para reemplazar interruptores empotrados y automatizar luces LED en aquellas zonas donde los movimientos son reducidos pero es necesario mantener la luz encendida, como en oficinas, aulas de escuela, baños, pasillos, escaleras, etc.

Mini sensorde uso exclusivo para interior con grado de protección IP20. Identifica automáticamente el día y la noche. Es fácil de instalar y se utiliza ampliamente. Botón integrado que permite un cambio manual en cualquier momento.Sensor de infrarrojoscon una detección de 160ºde hasta 8 metros, para dispositivos o acumulación de cargas hasta 500W. En luces LED 200W.

Principales funciones del sensor demovimiento

Los sensores de movimiento activan el interruptor cuando se detecta un movimiento dentro de la zona seleccionada de detección y los niveles de luz ambiental caen por debajo del umbral seleccionado con la función LUX. Transcurrido el tiempo, el interruptor se desconecta y las luces se apagan.

➢ Puede identificar el día y la noche: El consumidor puede ajustar la luz ambiental de trabajo. Puede trabajar de día y por la noche cuando se ajusta en la posición «sol» (máxima). Puede trabajar en la Puede trabajar en la luz ambiental menos de 10LUX cuando se ajusta en la posición «-» (min). En cuanto al En cuanto al patrón de ajuste, por favor consulte el patrón de prueba.

➢ Ajuste del tiempo: Se puede ajustar según el deseo del consumidor. El tiempo mínimo es de 10seg±3seg. El máximo es 7min±2min.

➢ El interruptor: de izquierda a derecha es «OFF»、»PIR». «ON»、

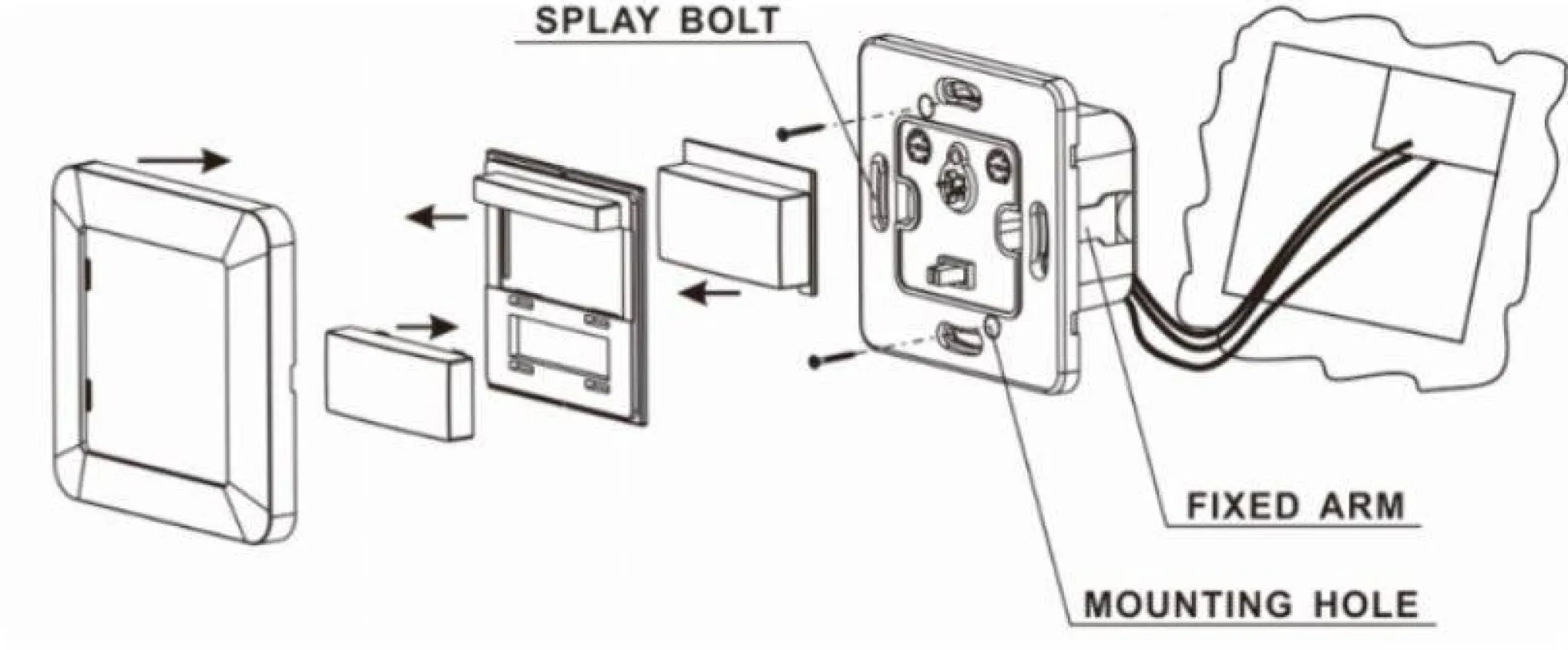

Instalación del sensor de presencia de superficie

El montaje es muy sencillo:

➢ Desconecte la alimentación.

➢ Afloje la conexión en el inferior del sensor, enchufe el cable en el orificio de conexión, apriete los tornillos; extrae la superficie del sensor, conecta el sensor en la caja de conexiones.

➢ Si desea instalarlo en una caja de conexiones introduzca el tornillo de fijación en el orificio de instalación.

➢ Conecte la alimentación y pruébela.

Características técnicas del sensor de presencia

• Alimentación: 220-240V-AC
• Frecuencia: 50Hz
• Luz ambiental: desde3-2000 LUX (ajustable)
• Tiempo de actuación: mínimo 10 segundos+/-3 segundos.
• Carga máxima:500W. Para LED 200W

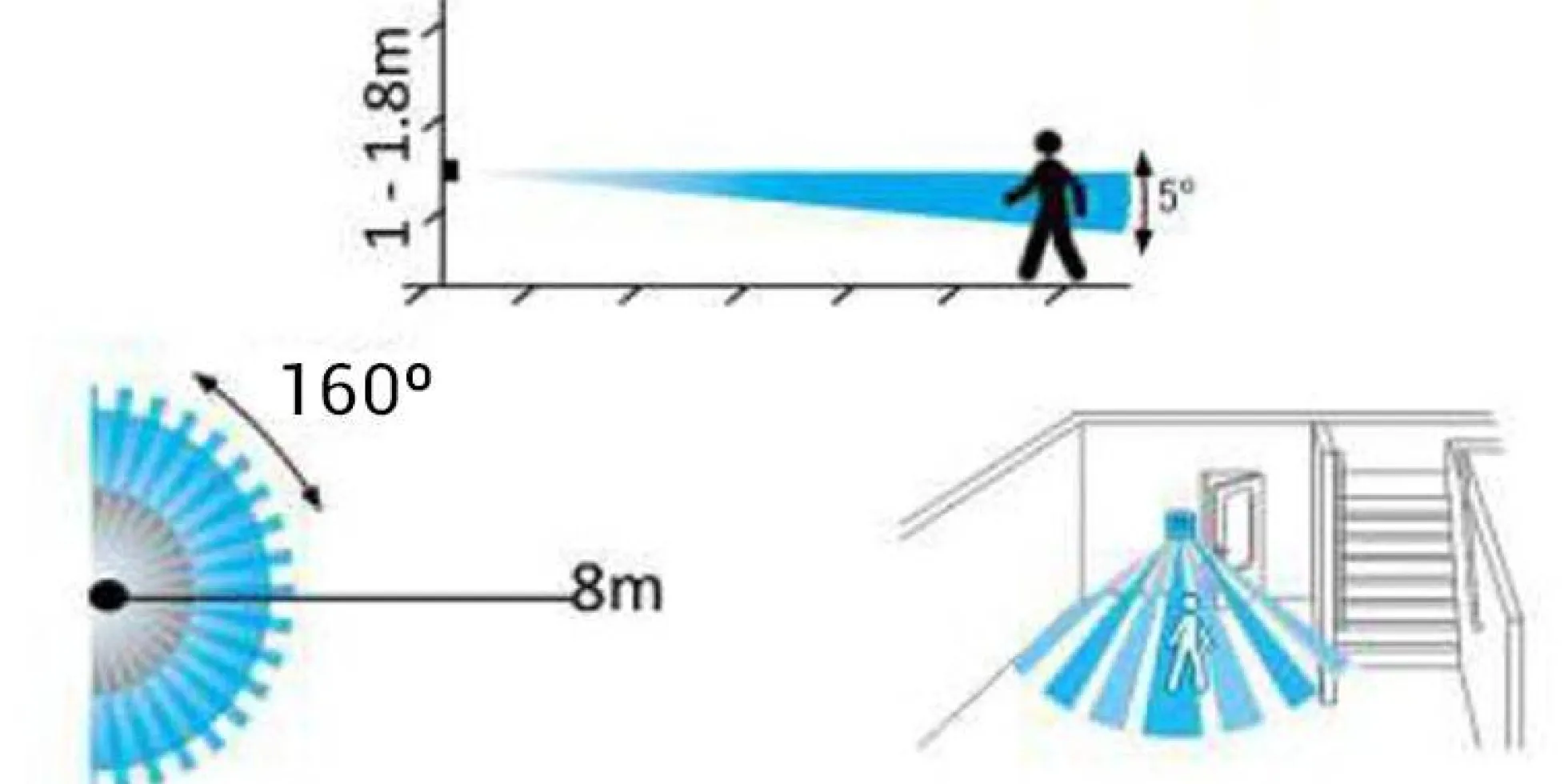

• Distancia de detección: máximo de 8 metros.
• Rango de detección: 160º.
• Temperatura de funcionamiento: de -20ºC a +40ºC con humedad relativa inferior al 93%
• Altura de instalación recomendada: desde 2,2 metros hasta 4 metros.
• Velocidad de detección de movimiento: 0,6 hasta 1,5 metros/segundo.

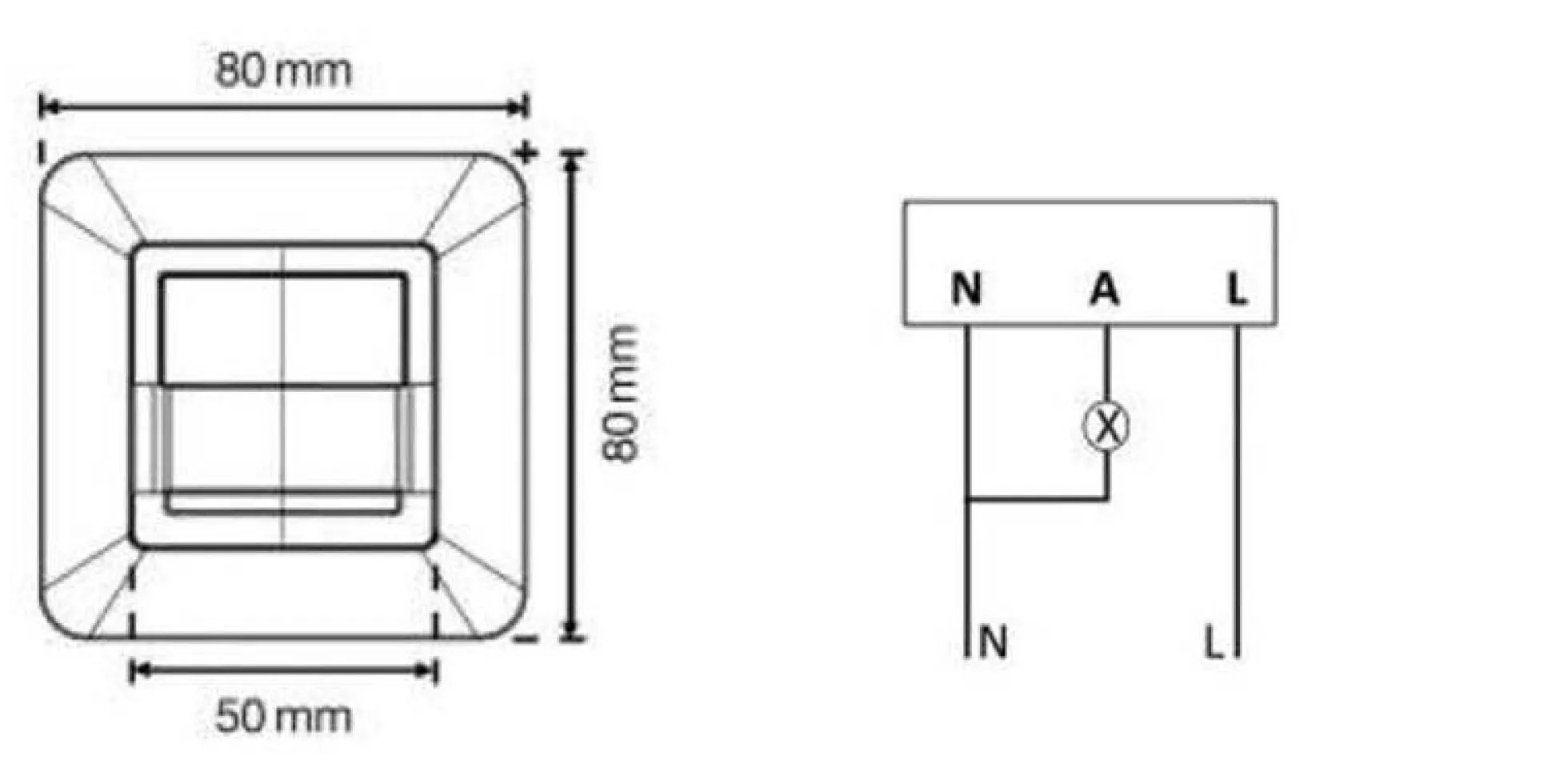

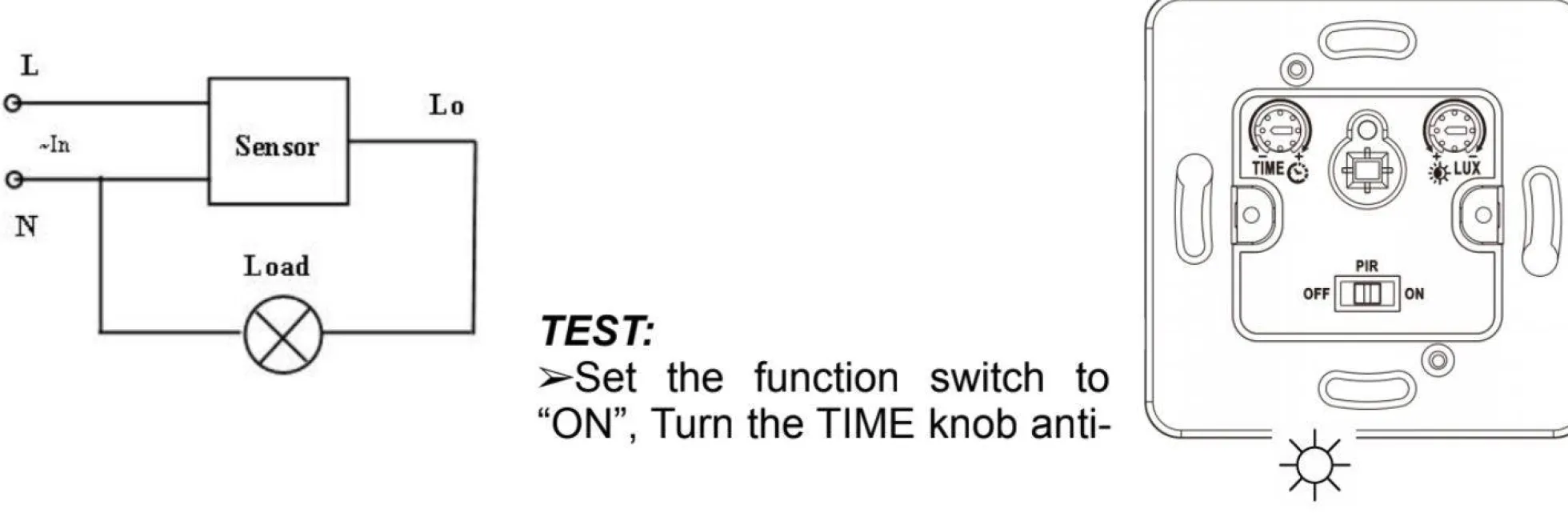

Diagrama de conexión
